JDZF9-35電壓互感器簡介

本型號電壓互感器為環氧樹脂澆注全封閉結構，鐵心與繞組澆注成一體，底部有安裝板。 JDZF9-35為單相、相對相連接，JDZF9-35有兩個二次繞組，即電能測量與電壓監控分開；該產品為單相、相對地連接，一次A端接相線，N端接地，有三個二次繞組，即電能測量、電壓監控和繼電保護分開。為全絕緣結構，一次A端接相線，N端接地。

JDZF9-35電壓互感器使用環境

安裝場所：戶外。

環境溫度：最高：+40℃；最低：-25℃；日平均不能超過30℃。

海拔：不超過1000m。

大氣條件：大氣中無嚴重污穢。

產品執行標準為GB 1207《電壓互感器》。

產品局部放電符合GB1208-1997《電流互感器》標準要求

污穢等級：II級

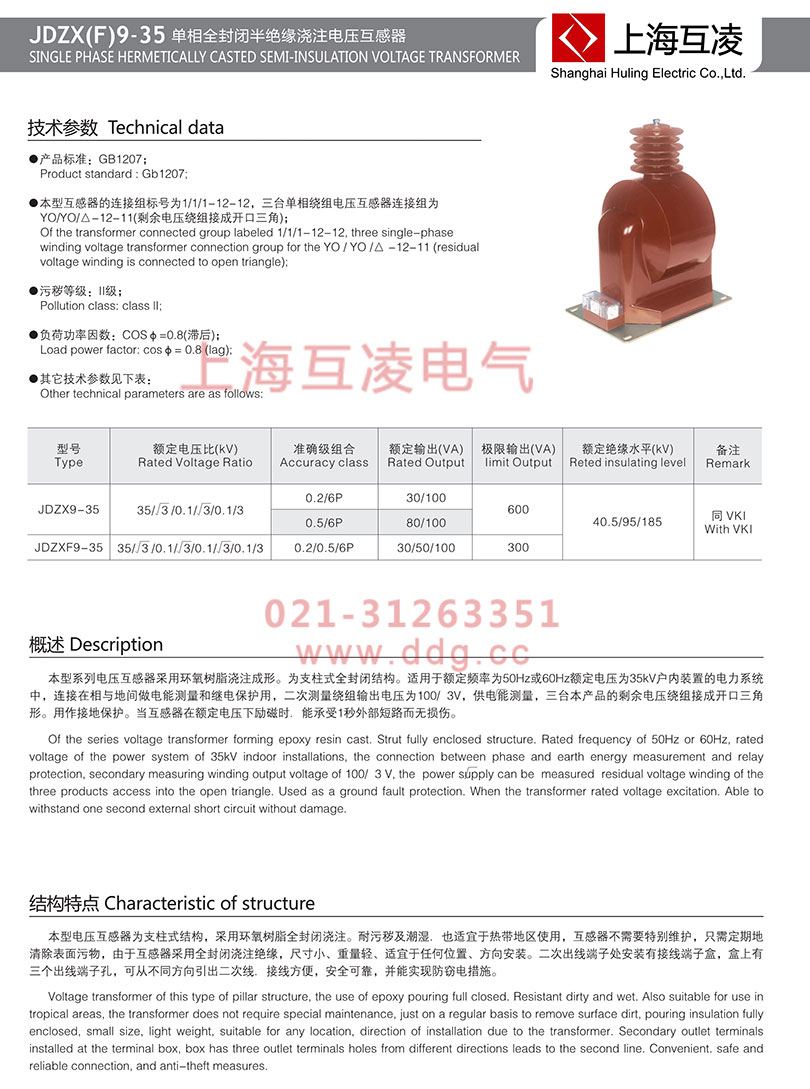

JDZF9-35電壓互感器變比

JDZF9-35電壓互感器型號

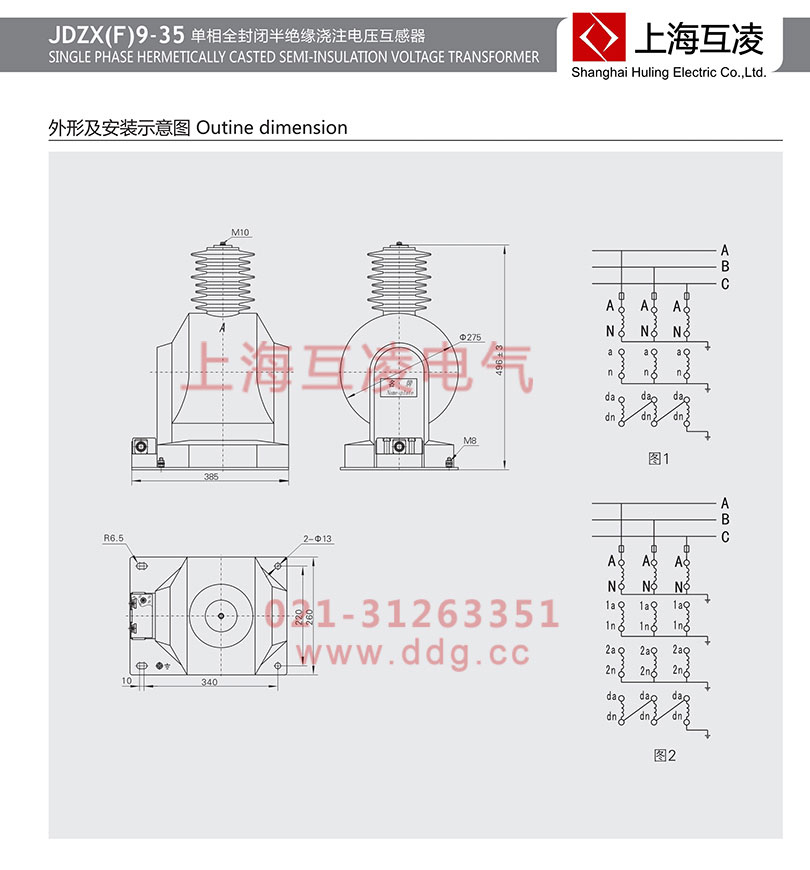

JDZF9-35電壓互感器工作原理

電壓互感器的構造、原理和接線都與電力變壓器相同，差別在于電壓互感器的容量小，通常只有幾十或幾百VA，二次負荷為儀表和繼電器的電壓線圈，基本上是恒定高阻抗。其工作狀態接近電力變壓器的空載運行。電壓互感器的高壓繞組，并聯在系統一次電路中，二次電壓U2與一次電壓成比例，反映了一次電壓的數值。一次額定電壓UIN，多與電網的額定電壓相同，二次額定電壓U2N，一般為100V、100/√3V、100/3V、110/√3V、110/3V。

JDZF9-35電壓互感器作用

電壓互感器是發電廠、變電所等輸電和供電系統不可缺少的一種電器。精密電壓互感器是電測試驗室中用來擴大量限，測量電壓、功率和電能的一種儀器。電壓互感器和變壓器很相像，都是用來變換線路上的電壓。

JDZF9-35電壓互感器符號

電壓互感器型號由以下幾部分組成，各部分字母，符號表示內容：

第一個字母：J——電壓互感器；

第二個字母：D——單相；S——三相；

第三個字母：J——油浸；Z——澆注；

第四個字母：數字——電壓等級（KV）。

例如：JDZF9-35表示單相澆注式電壓互感器，額定電壓35KV。
