JDZX11-3A電壓互感器結構

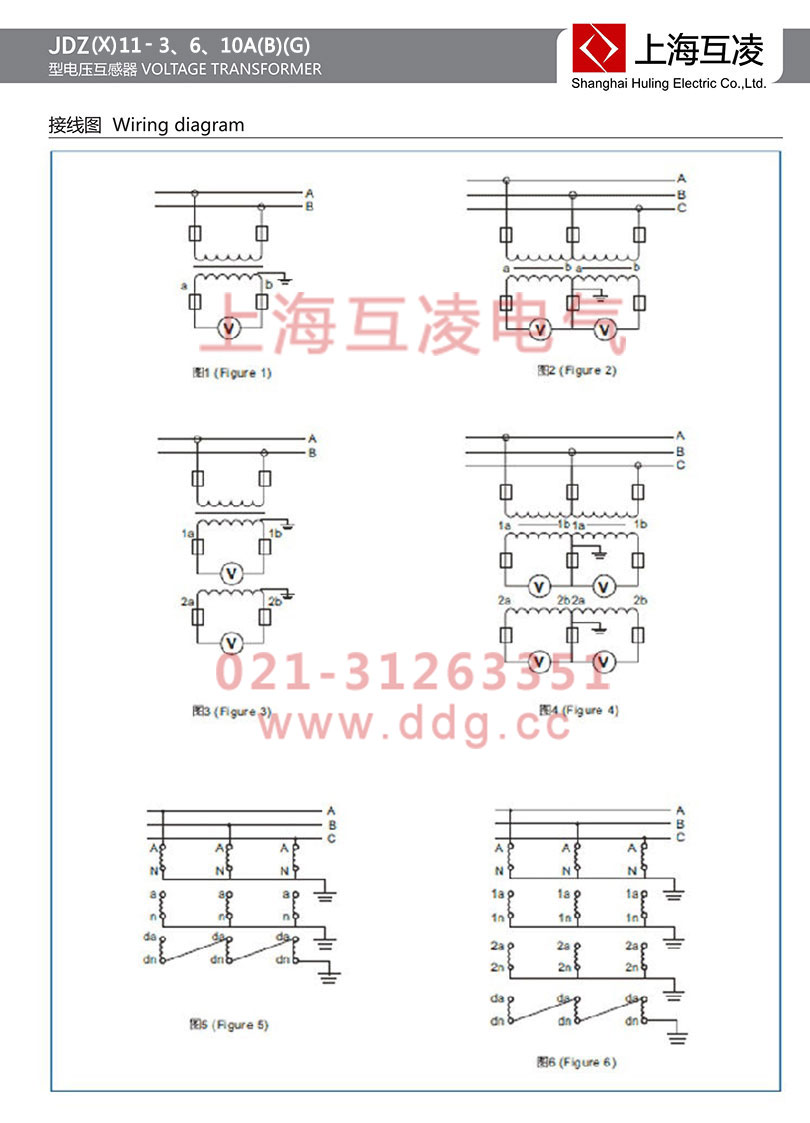

電壓互感器JDZX11-3A為全封閉，繞組為環氧樹脂全真空澆注全絕緣結構。 鐵芯采用優質硅鋼片卷繞而成?；ジ衅鹘^緣靠環氧樹脂。產品體積小、重量輕，安裝僅占有限空間。 所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能，耐沖擊和機械壓力，并可以保護繞組不受 潮。一次繞組引出線端子的標志為A、N；二次繞組引出線端子的標志為a、n，均在澆注體上清晰標注。在夾件上的接地標志旁有接地螺栓供接地用，下部支架供安裝用。整體結構緊湊，使用方便。

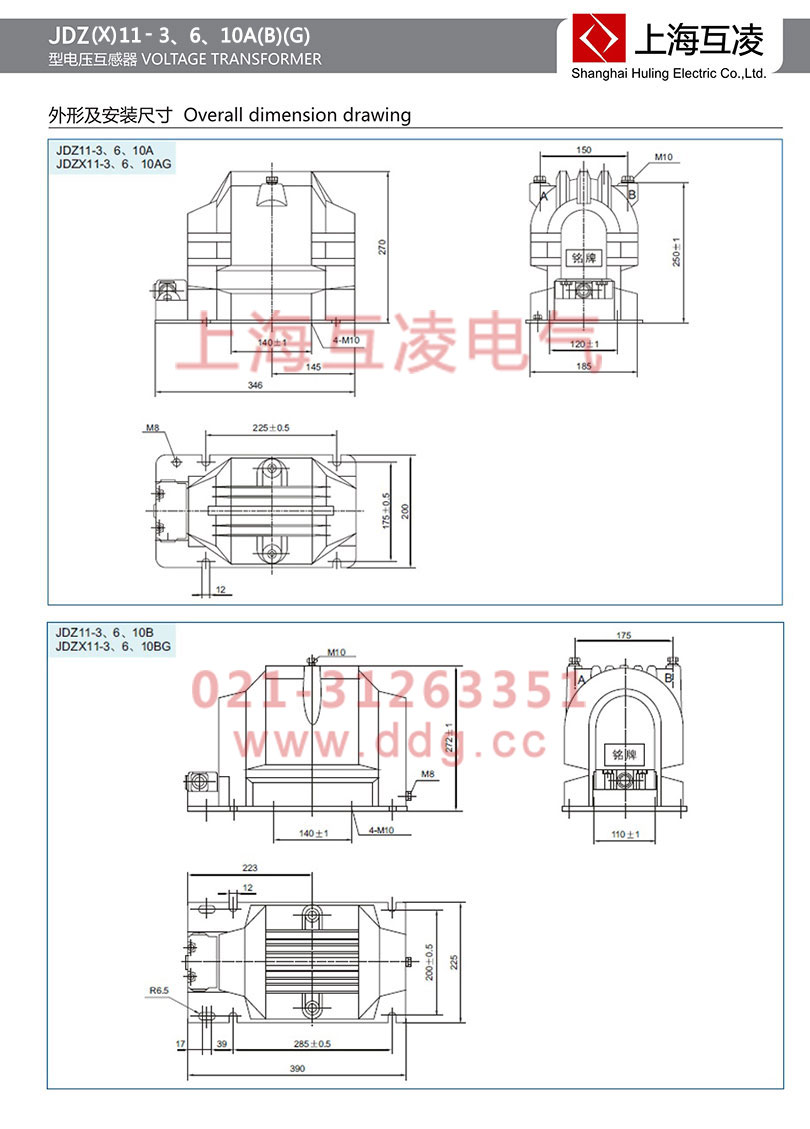

本電壓互感器為環氧樹脂絕緣全封閉結構，鐵心與繞組澆注成一體，底部有安裝板。JDZ11-3，6，10A為單相、相對相連接；JDZF11-3，6，10A為單相、相對相連接。其二次繞組有兩個，測量與保護分開；JDZX11-3，6，10A為單相、相對地連接；JDZX11-3，6，10AG為單相、相對地連接，其結構形式、安裝尺寸同JDZ11-3，6，10A。

JDZX11-3A電壓互感器選型

JDZX11-3A電壓互感器使用條件

1.海拔高度不超過3000米；

2.周圍環境溫度不高于+40’C，不低于-5’C；

3.周圍空氣的相對濕度不大于65%（20’C）；

4.滿足II級污穢等級；

5.安裝場所無腐蝕性的氣體。

JDZX11-3A電壓互感器技術參數

1.產品標準：GB1207-1997《電壓互感器》；

2.負載功率因數：COS&=0.8(滯后)；

3.產品表面爬電比距滿足II級污穢等級；

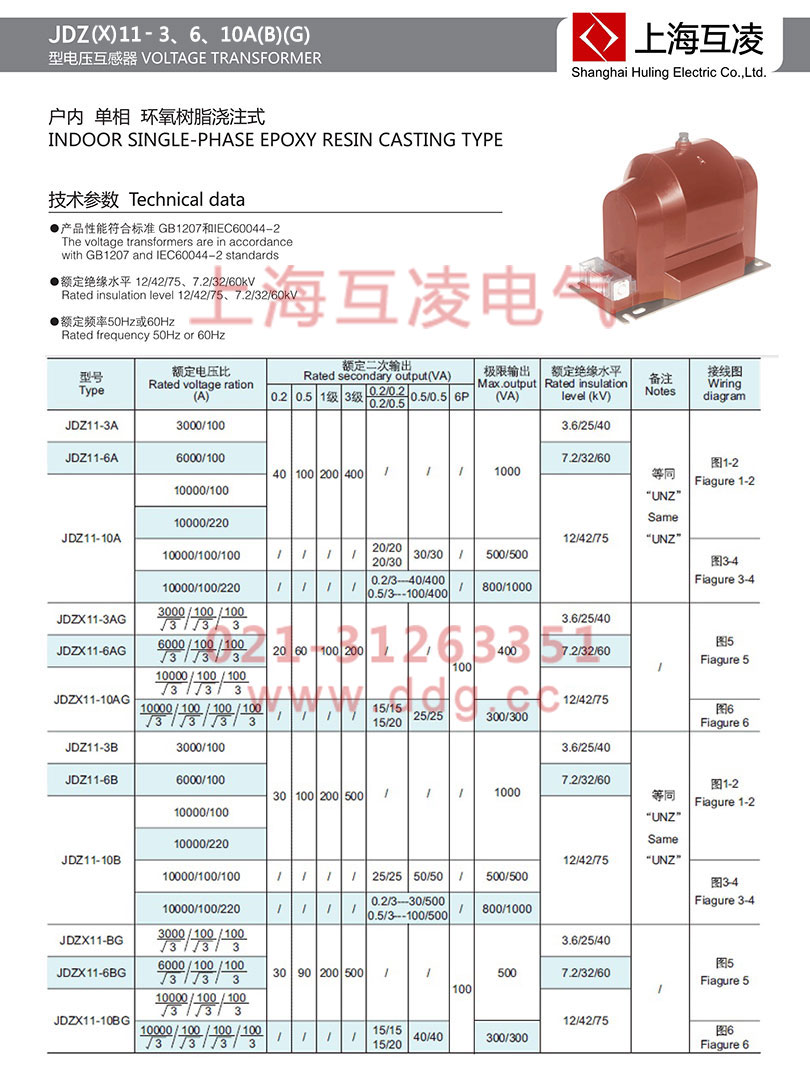

JDZX11-3A電壓互感器變比

型號	額定電壓比（V）	額定二次輸出（VA）							極限輸出（VA）	額定絕緣水平（kV）
		0.2	0.5	1級	3級	0.2/0.2	0.5/0.5	6P
						0.2/0.5
JDZX11-3A	3000√3/100√3/100/3	20	60	100	200	/	/	100	400	3.6/25/40

注意事項： 1、 使用時二次繞組不許短路及超負荷運行。 2、JDZX11-3，6，10A為半絕緣結構，只能進行感應耐壓試驗；開關柜進行工頻試驗時，應將互感器與開關柜斷開。

JDZX11-3A電壓互感器作用

電壓互感器是發電廠、變電所等輸電和供電系統不可缺少的一種電器。精密電壓互感器是電測試驗室中用來擴大量限，測量電壓、功率和電能的一種儀器。電壓互感器和變壓器很相像，都是用來變換線路上的電壓。
