JDZX11-3BG電壓互感器結構

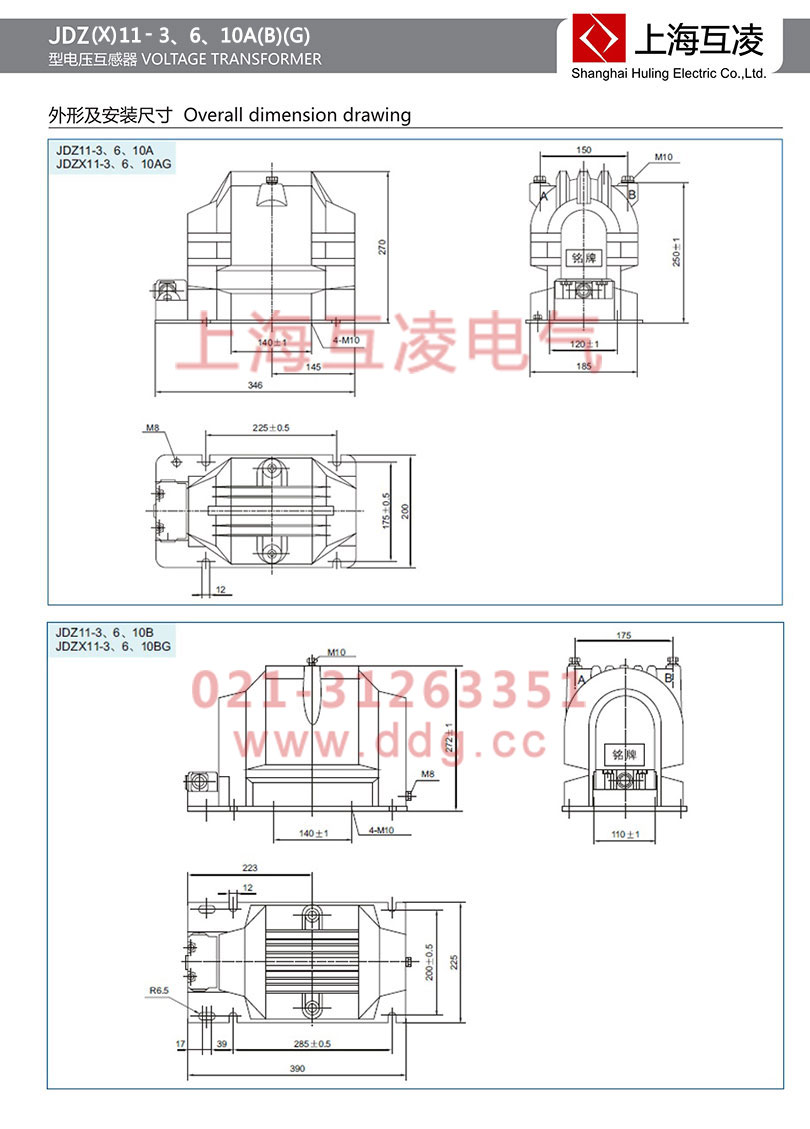

本電壓互感器為環氧樹脂絕緣全封閉結構，鐵心與繞組澆注成一體，底部有安裝板。JDZ11-3，6，10B為單相、相對相連接；JDZF11-3，6，10B為單相、相對相連接。其二次繞組有兩個，測量與保護分開；JDZX11-3，6，10B為單相、相對地連接；JDZX11-3，6，10BG為單相、相對地連接，其結構形式、安裝尺寸同JDZ11-3，6，10A。

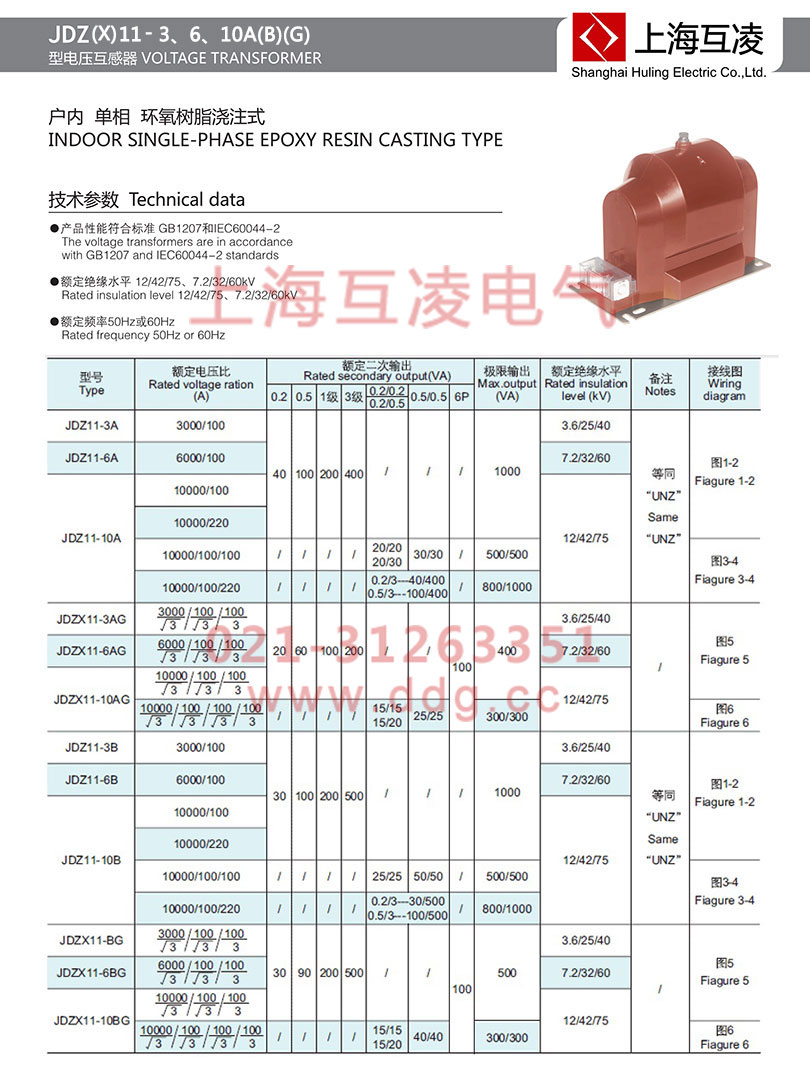

JDZX11-3BG電壓互感器技術參數

JDZX11-3BG電壓互感器選型

JDZX11-3BG電壓互感器參數

1、產品標準：GB1207-1997《電壓互感器》；

2、負載功率因數：COS&=0.8(滯后)；

3、產品表面爬電比距滿足II級污穢等級；

4、額定絕緣水平：7.2/32/60kV；

5、額定頻率：50Hz或60Hz。

JDZX11-3BG電壓互感器符號

電壓互感器型號由以下幾部分組成，各部分字母，符號表示內容：

第一個字母：J——電壓互感器；

第二個字母：D——單相；S——三相；

第三個字母：J——油浸；Z——澆注；

第四個字母：數字——電壓等級（KV）。

例如：JDZX11-3BG表示單相澆注式電壓互感器，額定電壓3KV。

JDZX11-3BG電壓互感器工作原理

其工作原理與變壓器相同，基本結構也是鐵心和原、副繞組。特點是容量很小且比較恒定，正常運行時接近于空載狀態。電壓互感器本身的阻抗很小，一旦副邊發生短路，電流將急劇增長而燒毀線圈。為此，電壓互感器的原邊接有熔斷器，副邊可靠接地，以免原、副邊絕緣損毀時，副邊出現對地高電位而造成人身和設備事故。

測量電壓互感器一般都做成單相雙線圈結構，其原邊電壓為被測電壓（如電力系統的線電壓），可以單相使用，也可以用兩臺接成V-V形作三相使用。實驗室用的電壓互感器往往是原邊多抽頭的，以適應測量不同電壓的需要。供保護接地用電壓互感器還帶有一個第三線圈，稱三線圈電壓互感器。三相的第三線圈接成開口三角形，開口三角形的兩引出端與接地保護繼電器的電壓線圈聯接。

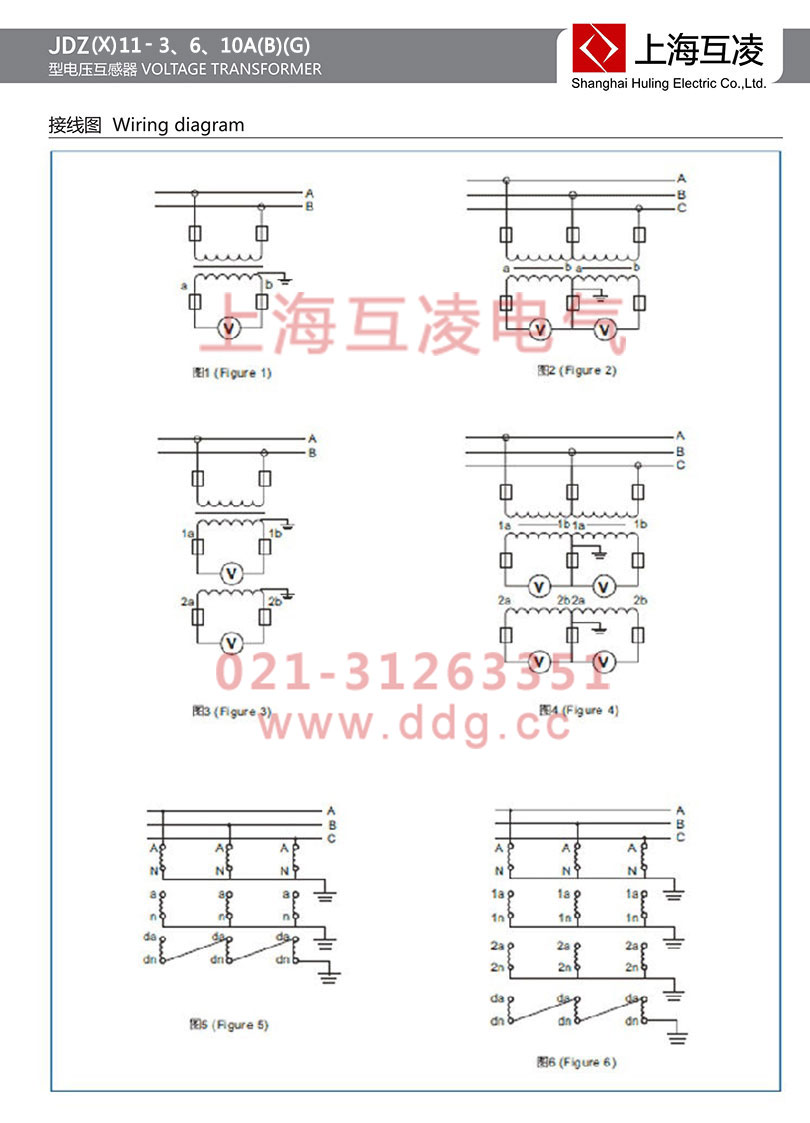

JDZX11-3BG電壓互感器接線方式

（1）單項式接線，可以用于測量35kV及以下中性點不直接接地系統的線電壓或110kV以上中性點直接接地系統的相對地電壓。

（2）V/V接線是將兩臺全絕緣單相電壓互感器的高低壓繞組分別接于相與相之間構成不完全三角形。這種方法常用語中性點不接地或經消弧線圈接地的35kV及以下的高壓三相系統中，特別是10kV的三相系統中。

（3）用三臺單相三繞組電壓互感器構成YN，yn，d0或YN，y，d0的接線形式，廣泛應用于3~220KV系統中，其二次繞組用于測量相間電壓和相對地電壓，輔助二次繞組接成開口三角形，供接入交流電網絕緣監視儀表和繼電器用。用一臺三相五柱式電壓互感器代替上述三個單相三繞組電壓互感器構成的接線，除鐵芯外，其形式與圖3基本相同，一般只用于3~15KV系統。

（4）三相三繞組五柱式電壓互感器，其一次繞組和主二次繞組接成星形，并且中性點接地，輔助二次繞組接成開口三角形。故此種電壓互感器可以測量線電壓和相對地電壓，輔助二次繞組可以介入交流電網絕緣監視用的繼電器和信號指示器。
