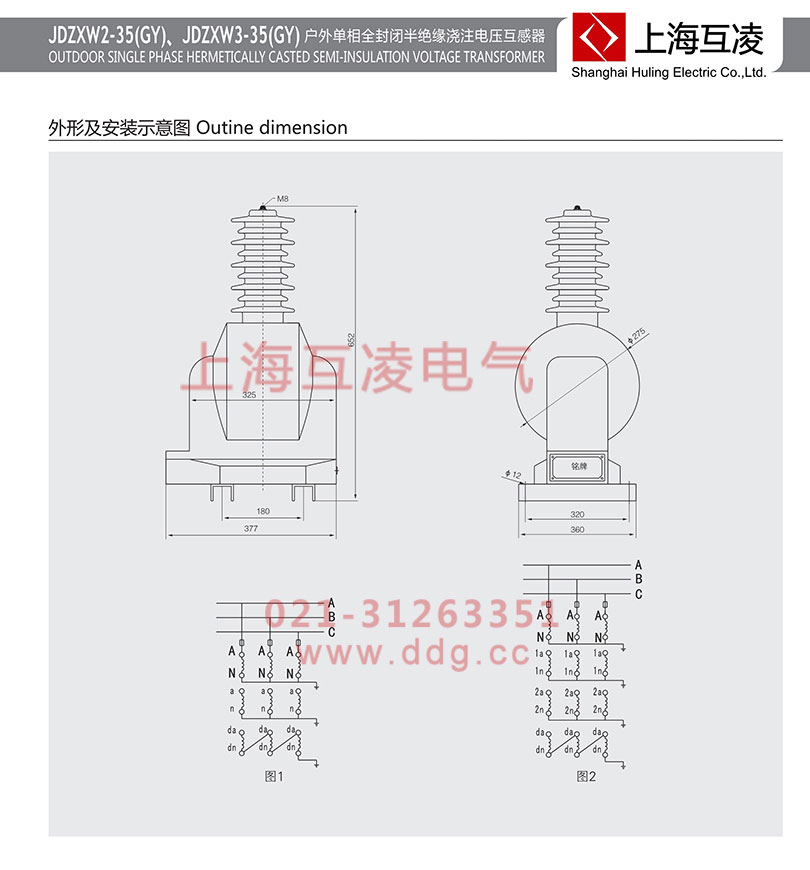

JDZXW3-35G電壓互感器外觀安裝圖

JDZXW3-35G電壓互感器符號

電壓互感器型號由以下幾部分組成，各部分字母，符號表示內容：

第一個字母：J——電壓互感器；

第二個字母：D——單相；S——三相；

第三個字母：J——油浸；Z——澆注；

第四個字母：數字——電壓等級（KV）。

型號含義：JDZXW3-35G表示單相環氧樹脂澆注式電壓互感器，額定電壓35KV。

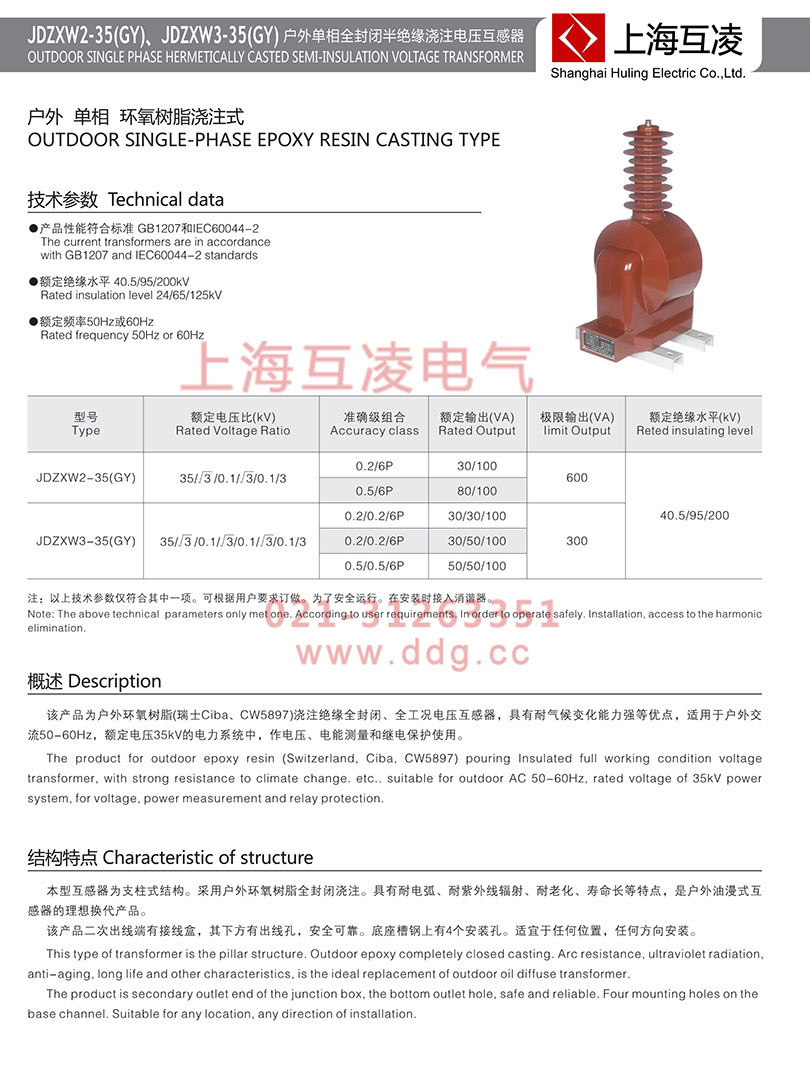

JDZXW3-35G電壓互感器變比及參數

JDZXW3-35G電壓互感器技術參數

1、產品性能符合標準GB1207和IEC60044-2

2、額定絕緣水平：40.5/95/200kV

3、額定頻率50Hz或60Hz

JDZXW3-35G電壓互感器描述

該產品為戶外環氧樹脂澆注絕緣全封閉、全工況電壓互感器，具有耐氣候變化能力強等特點，適用于戶外交流50-60Hz，額定電壓35kV的電力系統中，作電壓、電能測量和繼電保護使用。

JDZXW3-35G電壓互感器結構特點

本型電流互感器為支柱式結構。采用戶外環氧樹脂全封閉系統。具有耐電弧、耐紫外線輻射、耐老化、壽命長等特點。是戶外油浸式互感器的理想換代產品。該產品二次出線端有接線盒，其下方有出線孔，安全可靠。底座槽鋼上有4個安裝孔。適宜于任何位置，任何方向安裝。

JDZXW3-35G電壓互感器工作原理

JDZXW3-35G電壓互感器其工作原理與變壓器相同，基本結構也是鐵心和原、副繞組。特點是容量很小且比較恒定，正常運行時接近于空載狀態。電壓互感器是一種并聯連接的儀表變壓器。它們的設計目的是將可忽略的負載提供給正在測量的供應，并具有精確的電壓比和相位關系，以實現精確的二次連接計量。

JDZXW3-35G電壓互感器作用

電壓互感器的作用是把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置取用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。電壓互感器是發電廠、變電所等輸電和供電系統不可缺少的一種電器。精密電壓互感器是電測試驗室中用來擴大量限，測量電壓、功率和電能的一種儀器。電壓互感器和變壓器很相像，都是用來變換線路上的電壓。
