JLSZV-10高壓計量箱技術參數

額定電壓：10kV

準確等級：0.2S、0.2、0.5S、0.5

額定電壓比：10000/100V

額定一次電流：5~400A

額定二次電流：5A或1A

額定容量：電壓部分：0.2級、20VA；電流部分：0.2S、0.2級、10~20VA

額定短時熱電流倍數：100lin/1S

額定動穩定電流倍數：2.5lth

注：使用時須加裝避雷器及過電壓保護裝置

JLSZV-10組合互感器概述

該組合互感器適用于戶外額定頻率50Hz，額定電壓6、10kV的交流電力系統中作有功、無功電能計量，本型高壓計量箱儀表箱能夠作分離式安裝，以便安全及容易抄表。具有精度高、重量輕、戶外樹脂澆注一體式，是當前互感器行業電能管理的理想設備。把獨立的PT、CT澆注在一起直接出線，簡化接線，一次可加熱縮帶包扎防竊電。

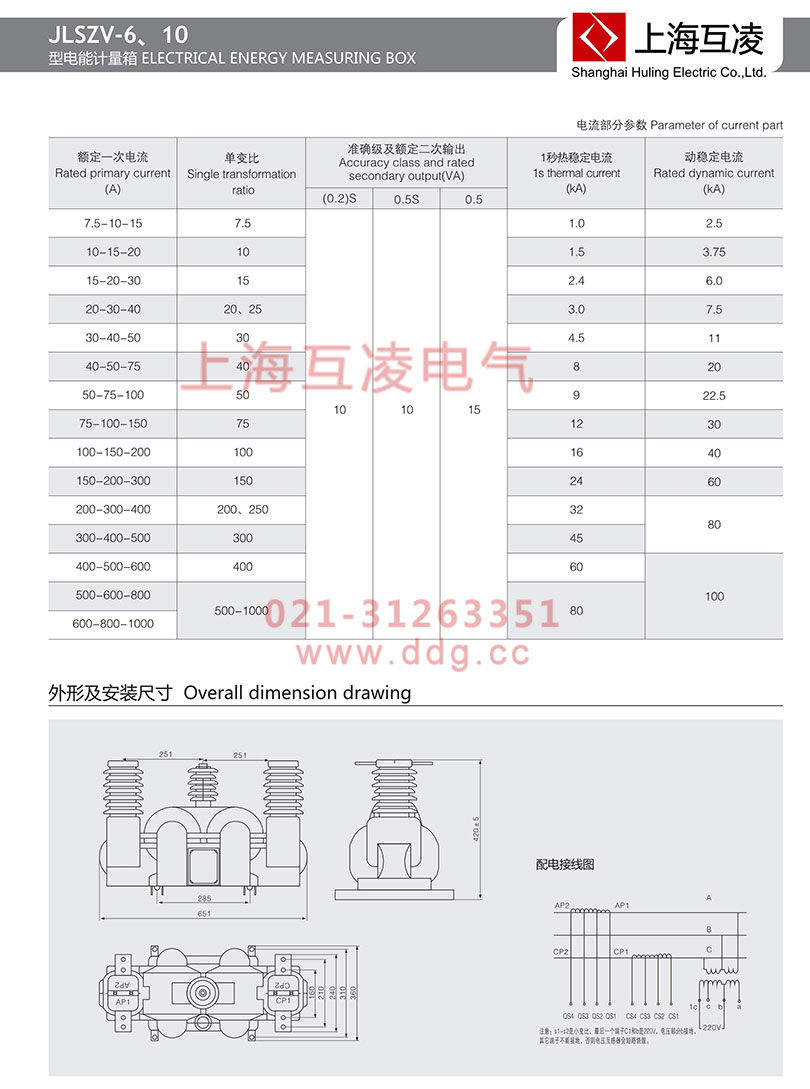

JLSZV-10高壓計量箱接線實物圖

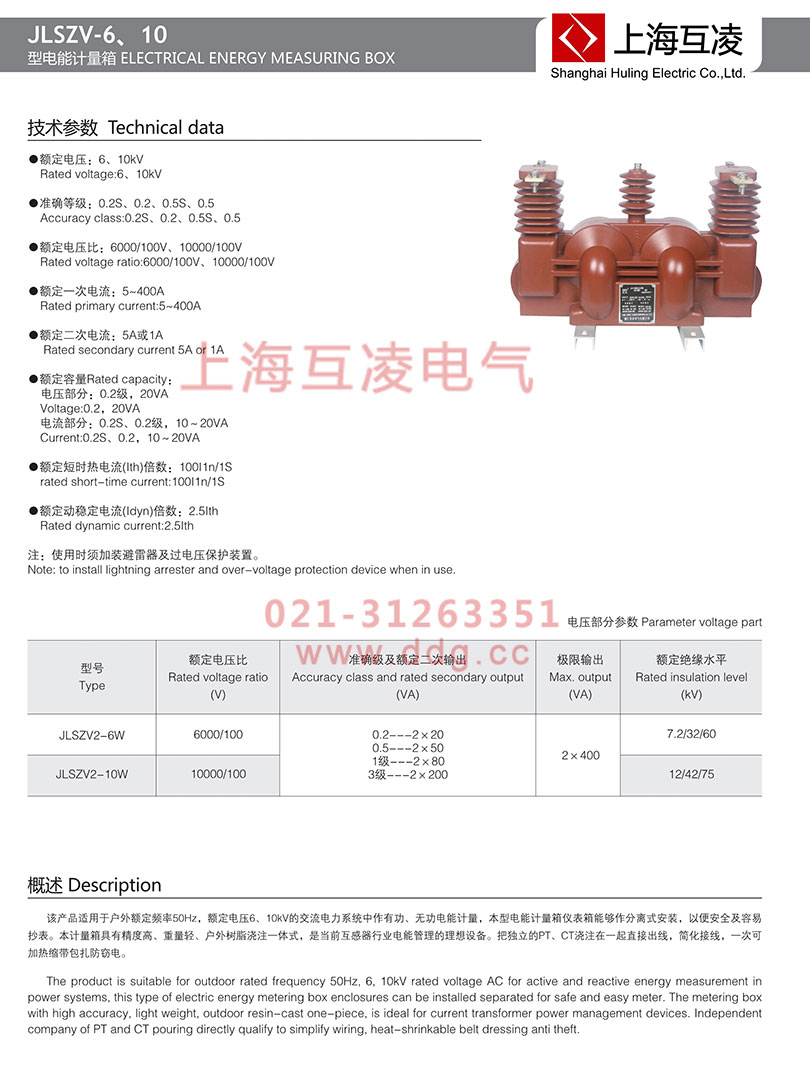

JLSZV-10組合互感器電壓

型號	額定電壓比(V)	準確級及額定二次輸出(VA)	極限輸出(VA)	額定絕緣水平（kV）
JLSZV-10	10000/100	0.2–2×20 0.5–2×50 1級–2×80 3級–2×200	2×400	12/42/75

型號	額定一次電流(A)	單變比	準確級及額定二次輸出(VA)			1秒熱穩定電流(kA)	動穩定電流(kA)
			0.2S	0.5S	0.5
JLSZV-10	7.5-10-15	7.5	10	10	15	1.0	2.5
	10-15-20	10				1.5	3.75
	15-20-30	15				2.4	6.0
	20-30-40	20、25				3.0	7.5
	30-40-50	30				4.5	11
	40-50-75	40				8	20
	50-75-100	50				9	22.5
	75-100-150	75				12	30
	100-150-200	100				16	40
	150-200-300	150				24	60
	200-300-400	200、250				32	80
	300-400-500	300				45
	400-500-600	400				60	100
	500-600-800	500-1000				80
	600-800-1000

JLSZV-10高壓計量箱作用

組合互感器提供了將電流互感器和電壓互感器放置在一個獨立式裝置中的能力。因此，它們與其各自的獨立變壓器在相同的應用中使用；它們將儀表，計數器，繼電器等與高壓電路分開，并在HV線路中提供電流和電壓的縮放復制品。這允許最佳地使用變電站空間，同時通過取消一組安裝墊和支撐結構而節省成本。另外，安裝時間大大縮短。

當變電站的空間有限時，組合互感器通常用于電力行業，可用于油或SF6介質系統。

組合互感器實際上就是電壓互感器和電流互感器的組合，用于計量電業局收費用。

表為電業局免費掛，可以是一個電壓互感器和一個電流互感器的組合，用于測量單相功率；可以是兩個電壓互感器和兩個電流互感器的組合，用于在三相三線制中按兩瓦計法測量三相功率；也可以是三個電壓互感器和三個電流互感器的組合，用于三相電測量。
