JSZV1-3R電壓互感器選型

JSZV1-3R電壓互感器參數

1. 配用熔斷器為XRNP□-12型，0.2A，50kA。（特殊要求請?jiān)谟嗀洉r(shí)注明）；

2. 局部放電水平符合GB1207-1997《電壓互感器》標準；

3. 其他技術參數見表：

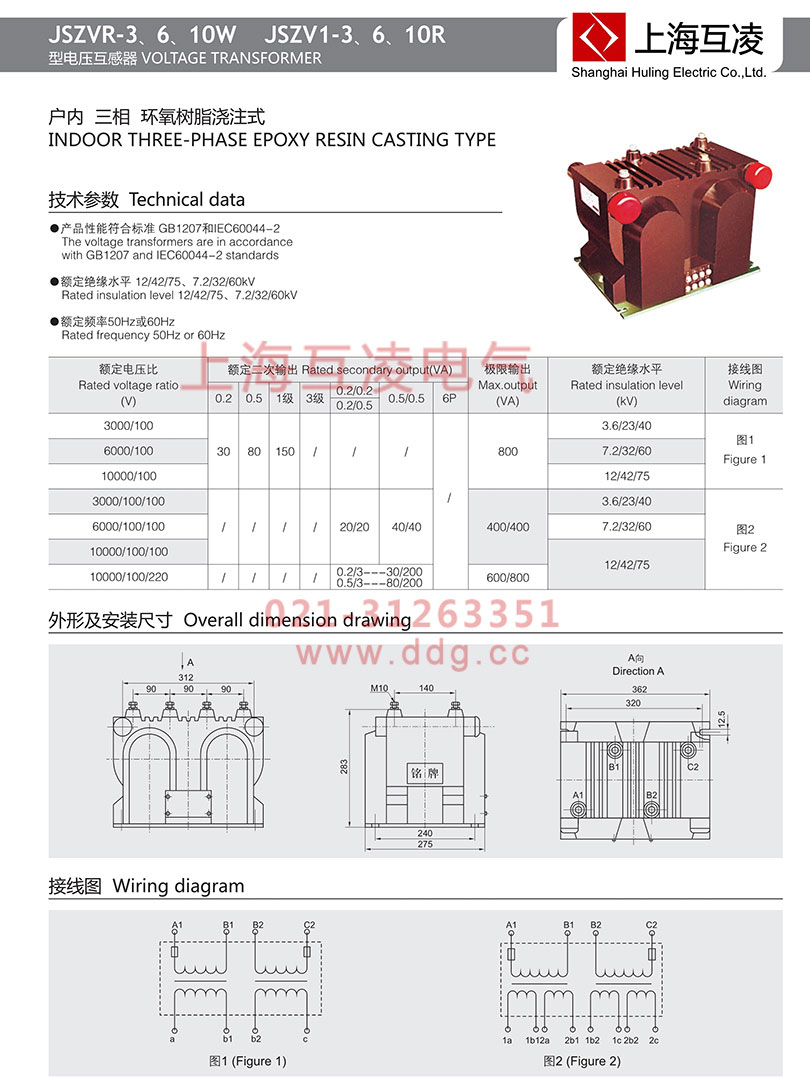

JSZV1-3R電壓互感器接線方式

（1）單項式接線，可以用于測量35kV及以下中性點不直接接地系統的線電壓或110kV以上中性點直接接地系統的相對地電壓。

（2）V/V接線是將兩臺全絕緣單相電壓互感器的高低壓繞組分別接于相與相之間構成不完全三角形。這種方法常用語中性點不接地或經消弧線圈接地的35kV及以下的高壓三相系統中，特別是10kV的三相系統中。

（3）用三臺單相三繞組電壓互感器構成YN，yn，d0或YN，y，d0的接線形式，廣泛應用于3~220KV系統中，其二次繞組用于測量相間電壓和相對地電壓，輔助二次繞組接成開口三角形，供接入交流電網絕緣監視儀表和繼電器用。用一臺三相五柱式電壓互感器代替上述三個單相三繞組電壓互感器構成的接線，除鐵芯外，其形式與圖3基本相同，一般只用于3~15KV系統。

（4）三相三繞組五柱式電壓互感器，其一次繞組和主二次繞組接成星形，并且中性點接地，輔助二次繞組接成開口三角形。故此種電壓互感器可以測量線電壓和相對地電壓，輔助二次繞組可以介入交流電網絕緣監視用的繼電器和信號指示器。

JSZV1-3R電壓互感器原理

JSZV1-3R電壓互感器為戶內式環氧樹脂澆注全封閉式產品，適用于額定頻率50Hz或60Hz、額定電壓10kV及以下的電力系統中作電壓、電能測量和繼電保護用。
