LFSQ-10電流互感器原理

LFSQ-10型電流互感器屬加強型全封閉式產品，其動熱穩定性比其它同類產品高3~5倍，適用于額定頻率為50Hz或60Hz，額定電壓10KV及以下內裝置的電力系統中，電氣測量和電氣保護作用。

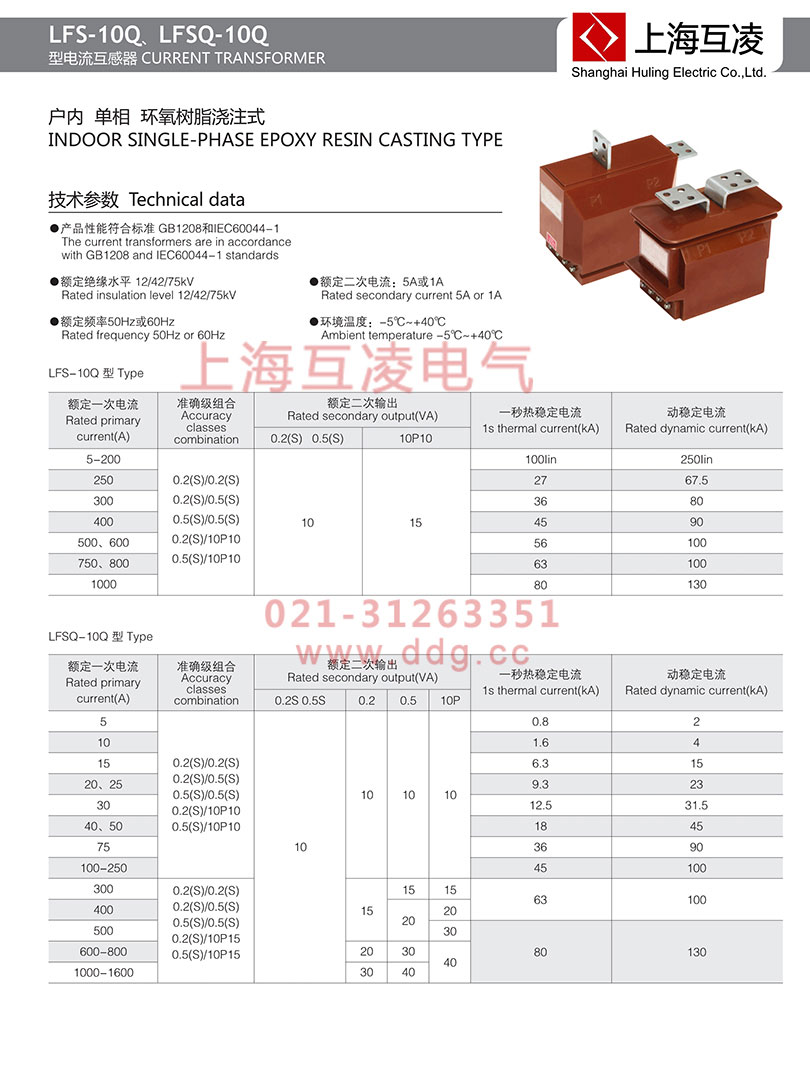

LFSQ-10電流互感器技術參數

1 額定絕緣水平：12/42/75 kV；

2 額定二次電流：5A,1A；

3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表；

4 產品性能符合標準：GB1208和IEC60044-1；

5 污穢等級：Ⅱ級

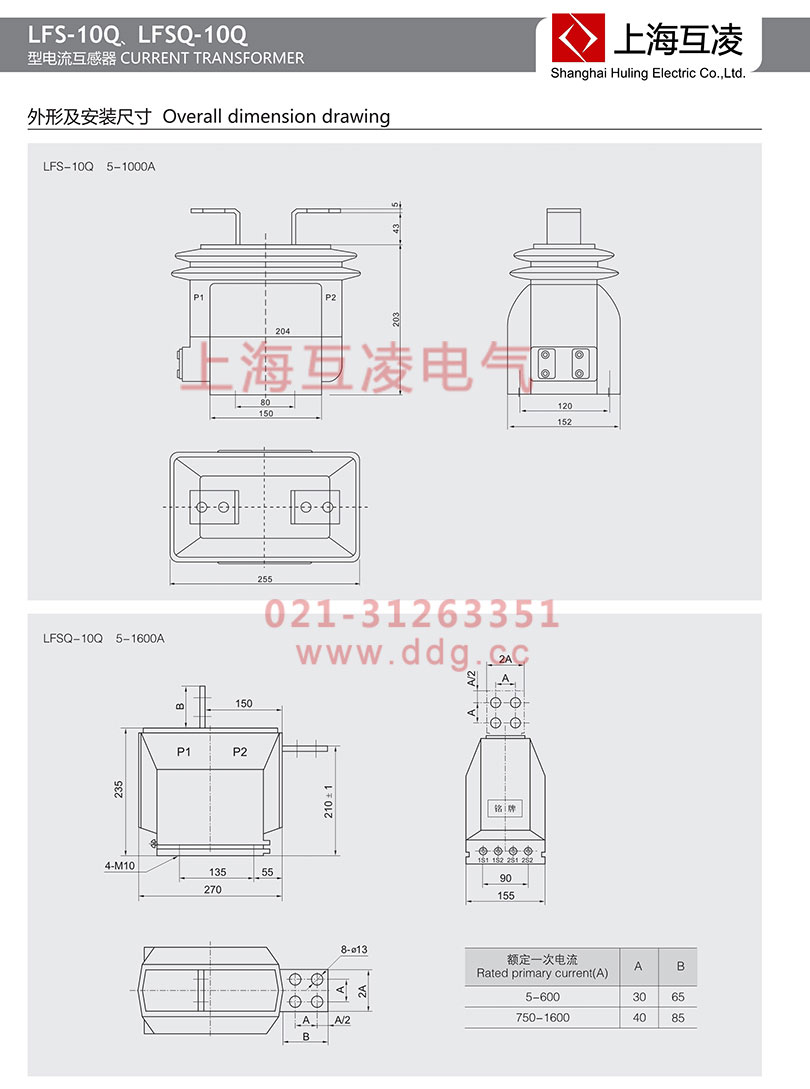

LFSQ-10電流互感器選型手冊

LFSQ-10電流互感器電流比參數

LFSQ-10電流互感器變比

應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。

LFSQ-10電流互感器接線方式

1、三相完全星形接線可以準確反映三相中每一相的真實電流。該方式應用在大電流接地系統中，保護線路的三相短路、兩相短路和單相接地短路。

2、兩相兩繼電器不完全星形接線可以準確反映兩相的真實電流。該方式應用在6～10kV中性點不接地的小電流接地系統中，保護線路的三相短路和兩相短路。

3、兩相差接反映兩相差電流。該接線方式應用在6～10kV中性點不接地的小電流接地系統中，保護線路的三相短路、兩相短路、小容量電動機保護、小容量變壓器保護。

4、單相接線在三相電流平衡時，可以用單相電流反映三相電流值，主要用于測量回路。

5、兩相三繼電器完全星形接線，流入第三個繼電器的電流是Ij＝Iu＋I(xiàn)w＝－Iv。該接線方式應用在大電流接地系統中，保護線路的三相短路和兩相短路。
