LQG-0.66B電流互感器技術參數

電流互感器LQG-0.66B為塑料外殼，全封閉，戶內型產品。適用于額定頻率50HZ或60HZ、額定電壓為0.5KV及以下的電力系統中作電能計量、電流測量和繼電保護用。產品符合IEC60044-1：2003及GB1208-2006，<電流互感器>標準。額定電壓：0.66KV；額定頻率：50Hz或60Hz；額定一次電流：5-800A；準確級：0.5級、0.5S級、0.2級；二次輸出：10VA、5VA

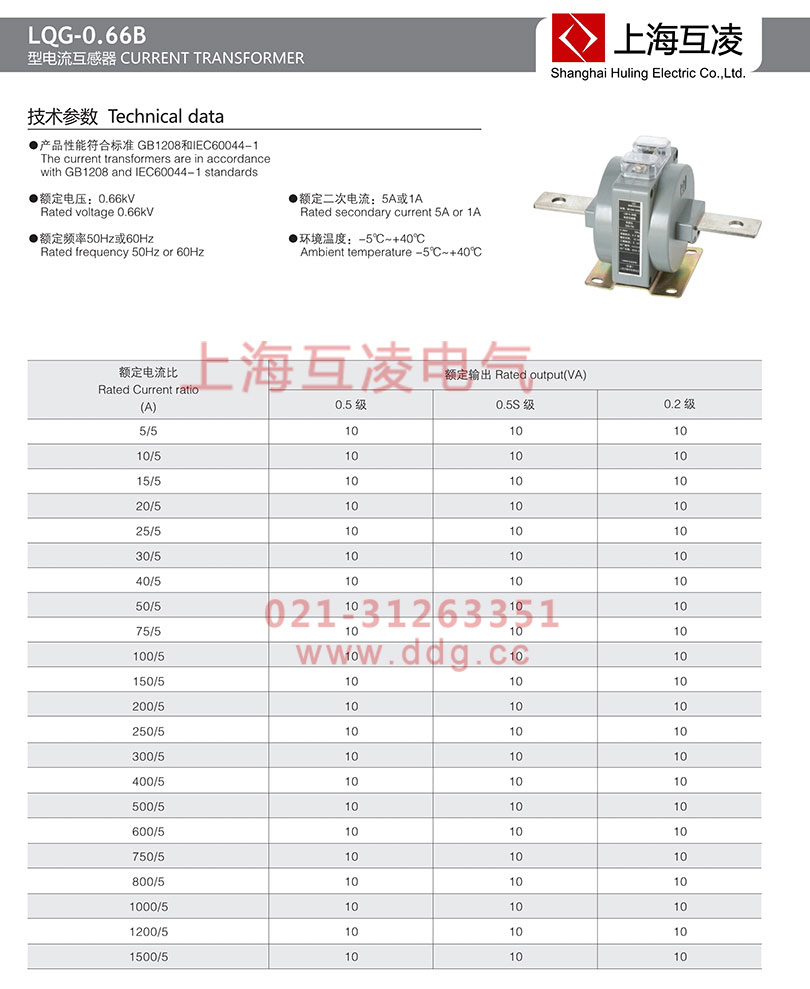

LQG-0.66B電流互感器變比

LQG-0.66B電流互感器工作條件

主要安裝場所 ：戶內

環境溫度 ：-5～+40℃

環境濕度 ：相對濕度不大于80%

海拔高度 ：不超過1000m

大氣條件 ：無嚴重影響互感器絕緣的污穢及侵蝕性和爆炸性介質。

LQG-0.66B電流互感器選型手冊

LQG-0.66B電流互感器作用

像任何變壓器一樣，電流互感器具有初級繞組，核心和次級繞組，盡管一些變壓器（包括電流互感器）使用空氣核心。原則上，電流互感器和電壓互感器（普通型）之間的唯一區別在于，前者由“恒定”電流供電，而后者則以“恒定”電壓供電，其中“恒定”具有嚴格的電路理論意義。

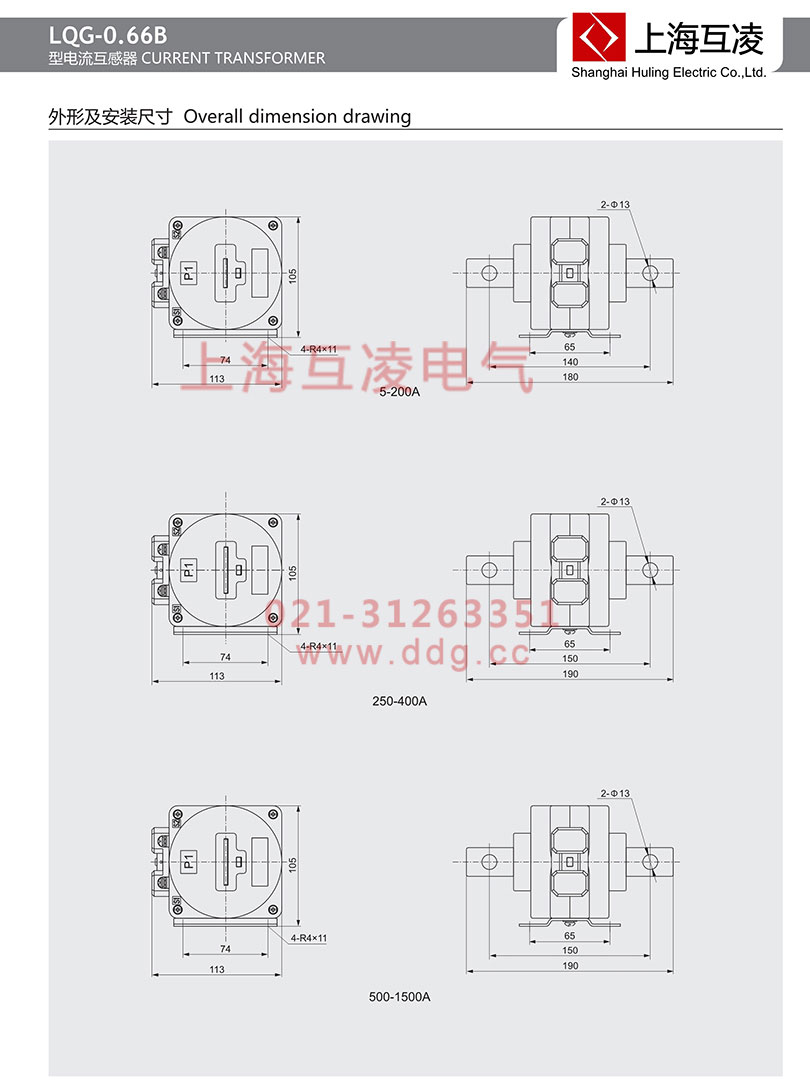

LQG-0.66B電流互感器接線

電流互感器的接線方式按其所接負載的運行要求確定。最常用的接線方式為單相、三相星形和不完全星形三種。
