LXBK1-120零序電流互感器概述

該零序電流互感器為戶內裝置，是專門為35KV戶內電纜頭出線而設計的開合式電流互感器，作為額定頻率50HZ或60HZ，額定電壓6-35KV的電力系統中作繼電保護用。本零序電流互感器為開合式。二次繞組及鐵芯均澆注在聚脂樹脂內。安裝時可將互感器分為兩半，中間窗孔供一次母線穿過，然后用螺栓擰緊。

LXBK1-120零序電流互感器型號

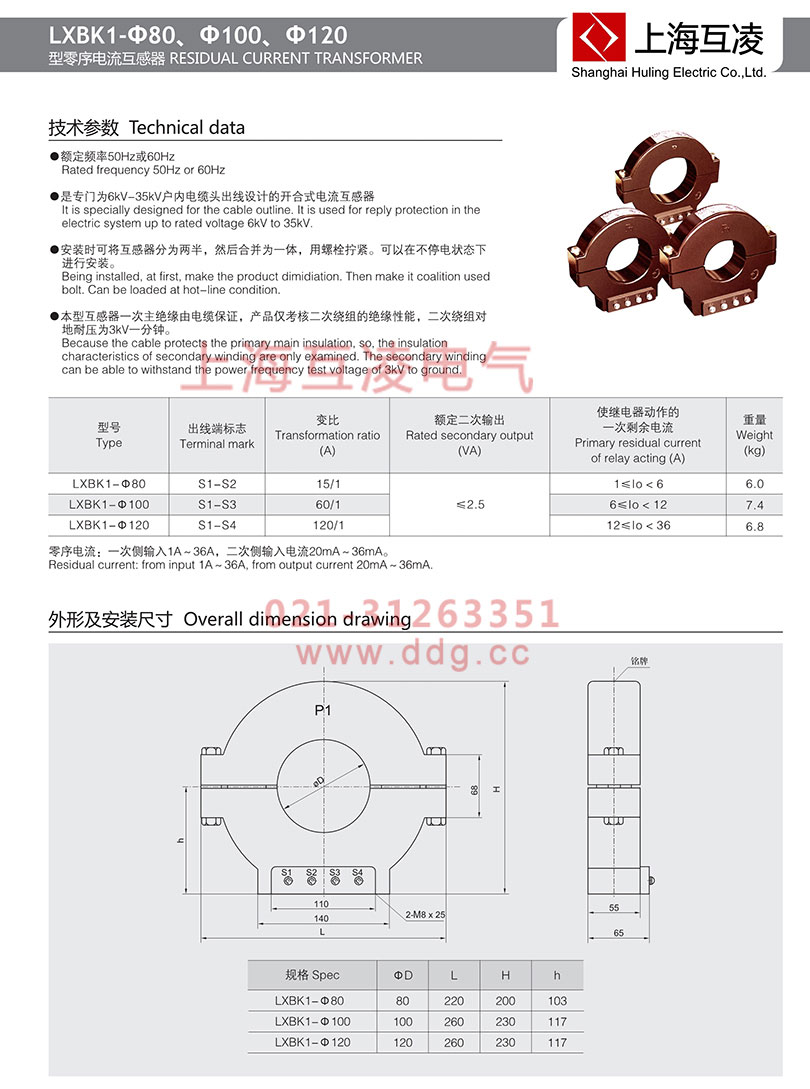

LXBK1-120零序電流互感器技術參數

1. 額定頻率：50Hz或60Hz

2. 是專門為6kV~35kV戶內電纜頭出線設計的開合式電流互感器

3. 安裝時可將互感器分為兩半，然后合并為一體，用螺栓擰緊。可以在不停電狀態下進行安裝

4. 本型互感器一次主絕緣由電纜保證，產品僅考核二次繞組的絕緣性能，二次繞組對地耐壓為3kV一分鐘

LXBK1-120零序電流互感器變比

LXBK1-120零序電流互感器工作原理

零序地電流傳感已被用于敏感地電流保護幾十年，但問題仍然由安裝者和說明者提出。本課題討論了如何正確安裝負載電纜以實現正確的地面電流傳感。

嚴格地說，任何地面電流傳感方法都包括檢測零序電流。對于可靠的接地系統，將相電流互感器和一個普通的返回相連接，如果沒有的話，可以測量普通鉛的零序電流。

中性的負載電流。相電流的矢量和等于零序地電流。如果系統堅實接地并且潛在的地面電流很高，這種技術是合適的。然而，如果地面電流大小受到限制(如接地電阻)，則剩余連接的靈敏度通常是不夠的。相電流互感器比必須超過最大預期的連續負荷電流或預期過載。因此，接地電流的靈敏度是有限的。

LXBK1-120零序電流互感器作用

當系統通過阻抗接地時，需要另一種方法來感知地面電流。為了達到要求的靈敏度，電流互感器(CT)比必須與預期的相電流無關。用一個大到足以包圍所有相導體的窗的環形CT。這種CT通常被稱為零序CT，盡管它只是監測零序電流的一種手段。

當一個零序地面CT有太多的電纜時，可以使用多個零序CTs。每一套三相電纜和相應的接地電纜都必須通過一個單一的零序CT。例如，每個階段有三根電纜，兩套三相電纜和相應的接地電纜可以通過一個CT，其余的三相電纜和相應的接地電纜將通過第二個CT。這保證了所有的電流都是平衡的，并且沒有超過零序地面CT的連續載流能力。
