FDGE10放電線圈原理

本型放電線圈為環氧樹脂澆注全封閉型產品，其適用于額定頻率50Hz、額定電壓10kV及以下的電力系統中，與高壓并聯電容器組并聯連接，當電容器組與系統斷開后，可在5s內將電容器組上的剩余電壓降至安全電壓。在正常運行時，二次繞組可以做電壓指示。用戶如有特殊要求時，亦可帶剩余電壓繞組，起到繼電保護作用。

FDGE10放電線圈選型

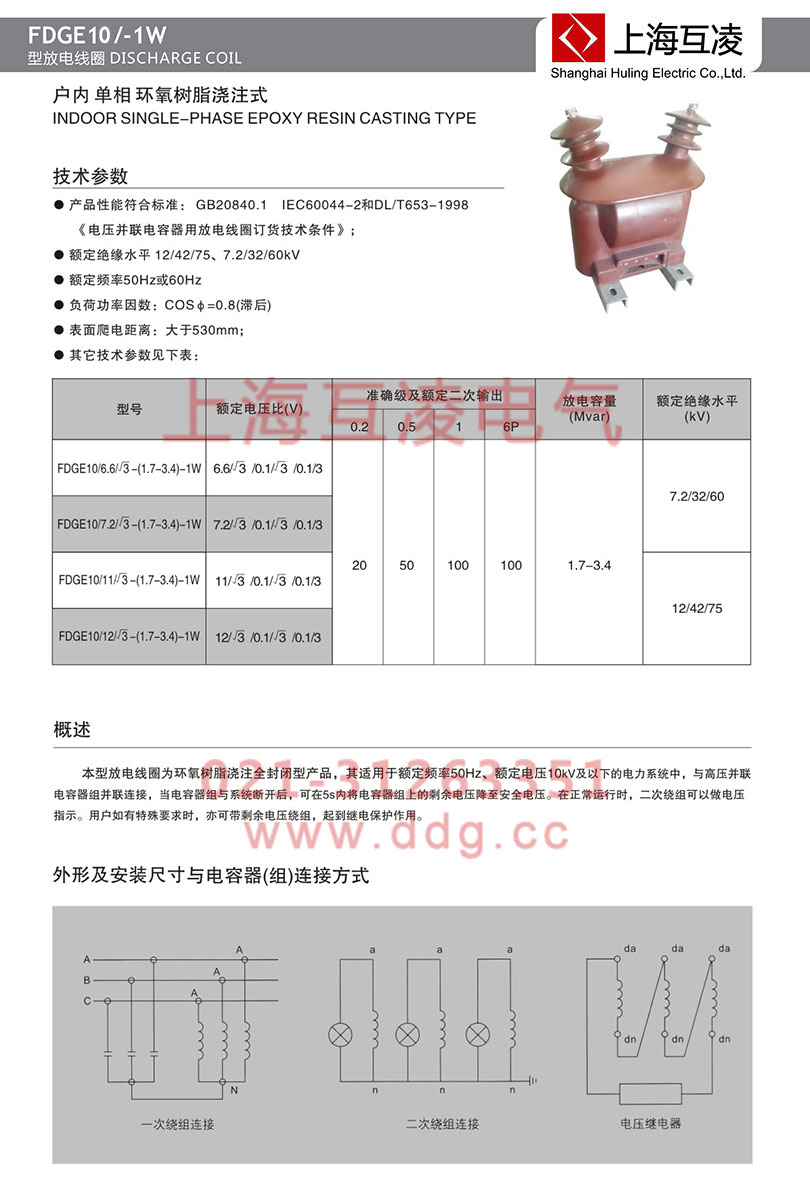

FDGE10放電線圈技術參數

1、產品執行標準：GB1208、IEC60044-2、DL/T653-2006《電壓并聯電容器用放電線圈訂貨技術條件》

2、額定絕緣水平：12/42/75、7.2/32/60kV；

3、額定頻率：50Hz或60Hz；

4、負荷功率因數：COS=Φ0.8（滯后）；

5、表面爬電距離：大于530mm；

6、其它技術參數見下表：

FDGE10放電線圈結構特點

一、FDGE10放電線圈采用環氧樹脂真空澆注結構，加強了內外絕緣，實現了無油化，完全免除了滲油和易燃等缺點。

二、具有較高的電氣強度和機械強度。

三、產品絕緣安全可靠性極高，空載特性好。

四、產品技術性能優越，完全滿足電力部頒布的DL/T653-1998標準的規定。特點五,產品結構簡潔，重量輕，無噪音、安裝方便，免維護。

二次線圈均為圓筒式，其中一次線圈分為二段，套裝在鐵芯柱上，整個結構緊湊、體積孝重量輕、絕緣好、性能優。戶外型放電線圈外露的鋼件（包括螺栓等）全部為熱浸鍍鋅件。

FDGE10放電線圈作用

放電線圈適用于66kV及以下電力系統中，與高壓并聯電容器組并聯連接，使電容器從電力系統中切除后的剩余電荷迅速泄放，電容器的剩余電壓在規定時間內達到要求值，帶有二次線圈，可供線路監控。
