FDGE8放電線圈型號大全

FDGE8/12/√3-3.4-1、FDGE8/12/√3-2.5-1、FDGE8/12/√3-1.7-1、FDGE8/11/√3-3.4-1、FDGE8/11/√3-2.5-1、FDGE8/11/√3-1.7-1、FDGE8/7.2/√3-1.7-1、FDGE8/6.6/√3-1.7-1

FDGE8放電線圈工作原理

FDGE8放電線圈的出線端并聯連接于電容器組的兩個出線端，正常運行時承受電容器組的電壓，其二次繞組反映一次變比，精度通常為50VA/0.5級，能在1.1倍額定電壓下長期運行。其二次繞組一般接成開口三角或者相電壓差動，從而對電容器組的內部故障提供保護（不能用母線上的PT）。我們常說電容器組的開口三角電壓保護、不平衡電壓保護實際就是這種保護。而此種保護根據GB-50227要求，大量地使用在6kV~66kV的單Y接線的電容器組中。

FDGE8放電線圈作用

FDGE8放電線圈高壓無功補差償電容或電容器組配套為環氧樹脂真空澆注單相戶內半封閉型產品，其適用于額定頻率50Hz、額定電壓10kv及以下的電力系統中。與高壓并聯電容器組并聯連接，當電容器組與系統斷開后,以在5s內將電容器組上的剩余電壓降至安全電壓。在正常運行時，二次繞組可以做電壓指示，用戶如有特殊要求時，亦可帶剩余電壓繞組，起到繼電保護作用。

FDGE8放電線圈選型手冊

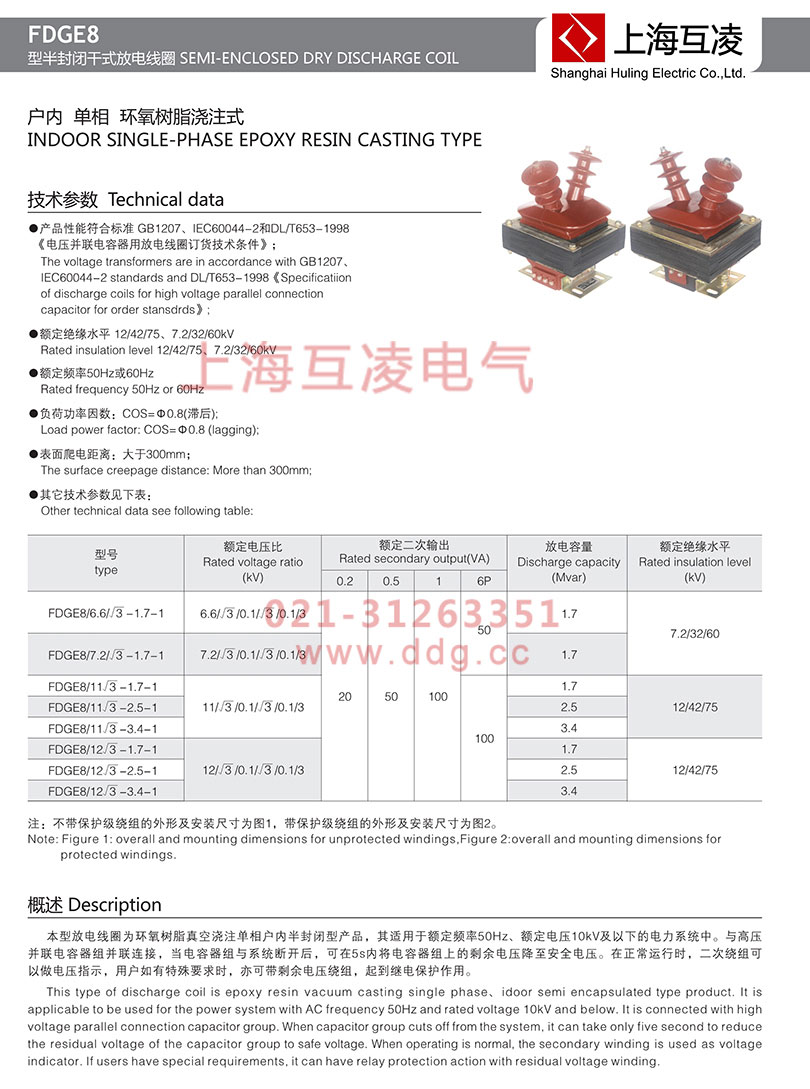

FDGE8放電線圈技術參數

1、產品執行標準：GB1207、IEC60044-2、DL/T653-2006《電壓并聯電容器用放電線圈訂貨技術條件》

2、額定絕緣水平：12/42/75、7.2/32/60kV；

3、額定頻率：50Hz或60Hz；

4、負荷功率因數：COS=Φ0.8（滯后）；

5、表面爬電距離：大于300mm；

6、其它技術參數見下表：

FDGE8放電線圈技術參數

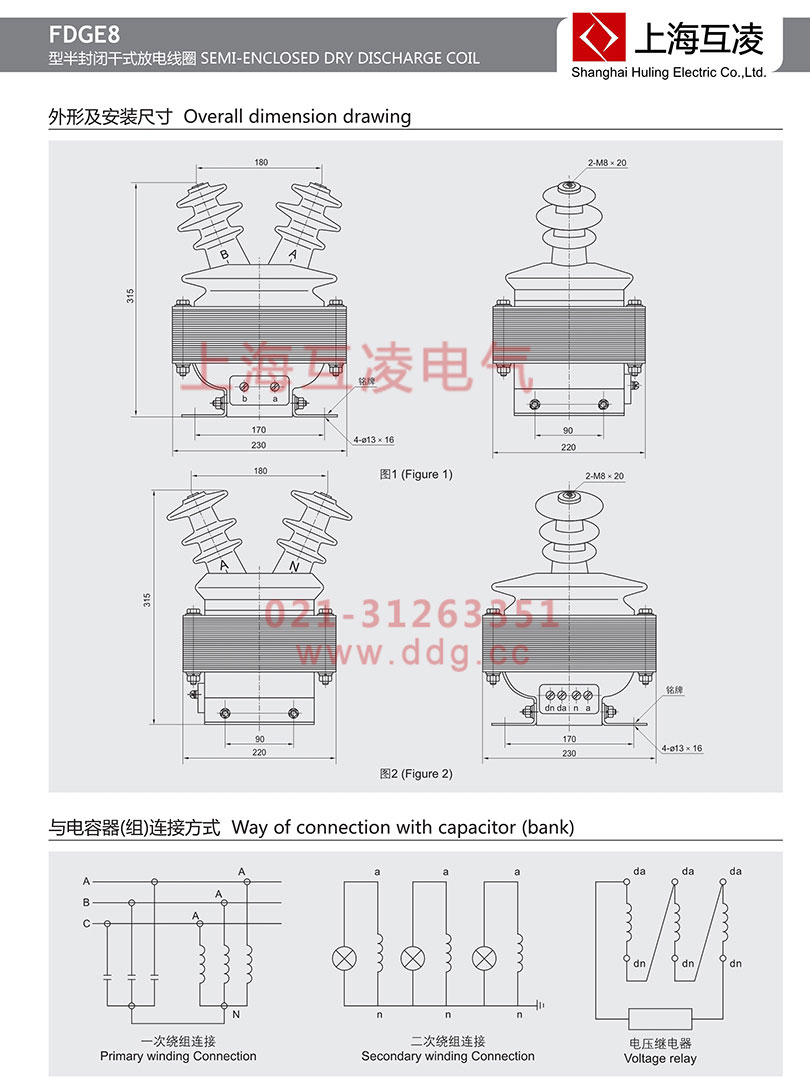

不帶保護級繞組的外形安裝尺寸為圖1，帶保護級繞組的外形安裝尺寸為圖2。

FDGE8放電線圈應用

放電線圈適用于66kV及以下電力系統中，與高壓并聯電容器組并聯連接，使電容器從電力系統中切除后的剩余電荷迅速泄放，電容器的剩余電壓在規定時間內達到要求值。帶有二次線圈，可供線路監控。

在電容器停電時，放電線圈作為一個放電負荷，會快速泄放電容器兩端的殘余電荷，以滿足電容器5min內5次自動投切的需要。標準要求退出的電容器在5秒鐘之內其端電壓要小于50V。
