JDZXW-35電壓互感器型號

JDZXW-35電壓互感器概述

本型號電壓互感器為環氧樹脂真空澆注全封閉式結構，適用于額定頻率50HZ，額定電壓35KV及以下戶外裝置的電力系統中，作電壓、電能測量和繼電保護使用。本型號電壓互感器采用具有耐電弧、耐紫外線、耐老化的戶外專用環氧樹脂真空澆注而成，全封閉支柱式結構耐污染、耐潮濕。本互感器不需要特別維護，只需定期清理表面污物，由于互感器采用全封閉澆注絕緣，體積小、重量輕，適宜任何位置，任意方向安裝?；ジ衅鞫纬鼍€端子加有金屬保護罩密封。

JDZXW-35電壓互感器結構特點

本型電壓互感器適用于額定頻率50HZ，額定電壓為35KV及以下的戶外裝置的電力系統中做電壓、電能測量及繼電保護使用。

采用耐電弧、耐紫外線、耐老化的戶外環氧樹脂真空澆注而成，全封閉支柱式結構，耐濡染與潮濕，互感器不需要特別維護，只需定期清理表面污物，由于互感器采用全封閉澆注絕緣，體積小，重量輕，適應任何位置，任意方向安裝。

JDZXW-35電壓互感器變比參數

電產品性能符合標準GB1207和IEC60044-2；

額定絕緣水平40.5/95/185kV；

額定頻率50Hz或60Hz。

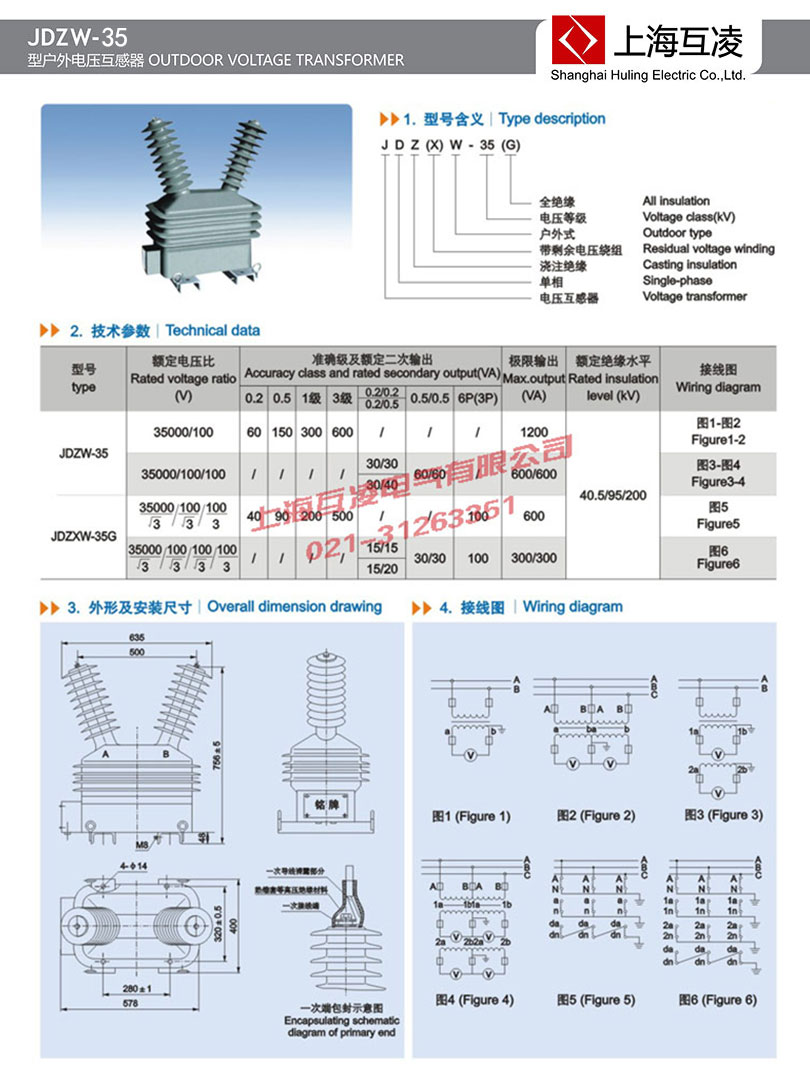

電壓比、準確級組合、額定二次輸出、極限輸出、額定絕緣水平見表參數參考下表：

JDZXW-35電壓互感器安裝

1、運輸過程中主體、表箱不得翻轉傾斜，并要采取防震措施。起吊時必須勾住箱體上的4個吊環，水平起吊。

2、在投入運行前應檢查互感器，核對操作元件的額定電壓與實際情況是否相符。

3、產品的存放應選擇干燥、通風、防潮、防震、防有害氣體侵襲的室內。長期存放應定期檢查環境是否符合要求，各部件是否完整。

訂貨須知

訂貨時應詳細說明產品的型號、名稱、數量、等級、操作場所及交貨日期。

隨機文件：1、產品合格證一份；2、使用說明書一份；3、裝箱單一份；4、出廠檢驗報告一份。
