JLSZW-10高壓計量箱概述

JLSW-10計量箱即無線抄表干式高壓計量箱由組合互感器、多功能電度表、DCZ－1數據采集器和DR－1抄表器組成。一般為連體型，安裝于柱上。組合互感器選用本公司生產的硅橡膠干式組合互感器，內部結構有兩元件或三元件各種規格等級的產品，多功能電度表應符合DL/T645－1997或威勝V4.0通訊規約，通過485接口連接DCZ－1數據采集器，DR－1抄表器通過無線方式與DCZ－1數據采集器通訊，采集電度表的各種數據:有功、無功總量，尖、峰、平、谷各時段電量，最大需量及發生時間，三相電壓、電流、有功、無功功率等。本產品采用先進的無線通訊芯片及單片機技術，抗干擾能力強，工作可靠，安裝、抄表方便。抄表器能存儲480個多功能電度表，五個月的數據，便于查詢、管理。

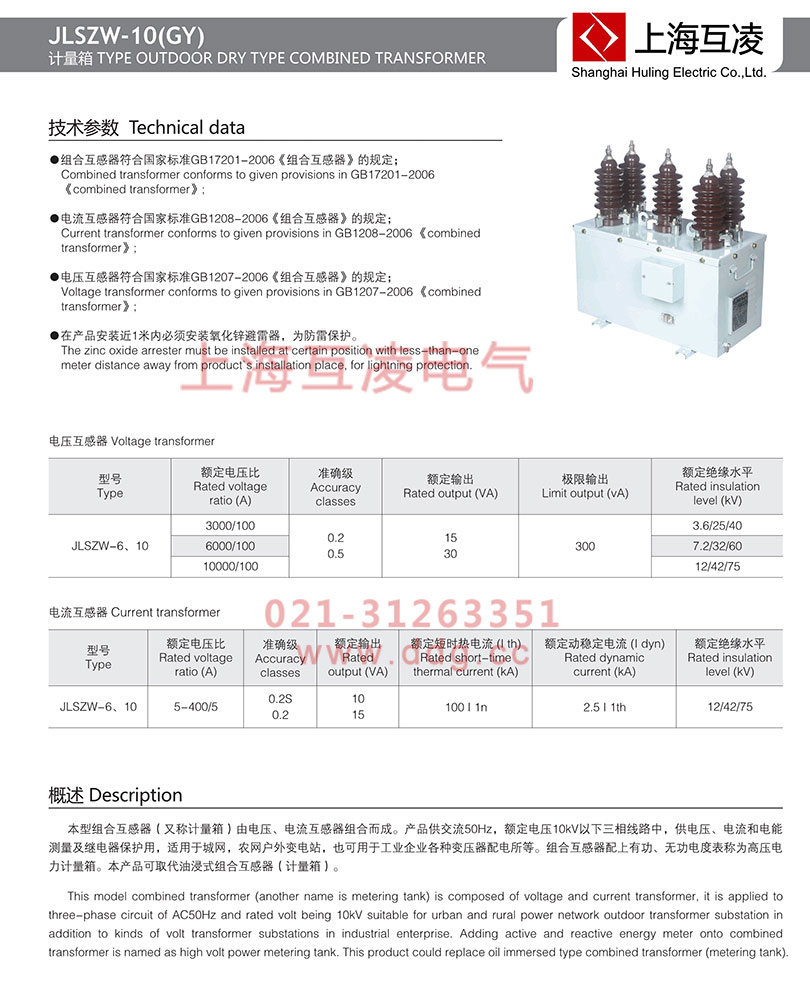

JLSZW-10高壓計量箱技術參數

1、組合互感器符合國家標準GB17201-2006《組合互感器》的規定

2、電流互感器符合國家標準GB1208-2006《電流互感器》的規定

3、電壓互感器符合國家標準GB1207-2006《電壓互感器》的規定

4、在產品安裝近1米必須安裝氧化鋅避雷器，為防雷保護

JLSZW-10高壓計量箱結構特點

電壓互感器由戶內環氧樹脂澆注結構，鐵芯為外露式，用優質冷軋取向硅鋼片疊裝而成，在中心柱上裝置一次及二次線圈。

電流互感器也由戶內環氧樹脂澆注結構，鐵芯為封閉式，用優質冷軋取向硅鋼片卷制而成。

二個電壓互感器、二個電流互感器通過組合裝在一直封閉的鐵箱內，形成一體。

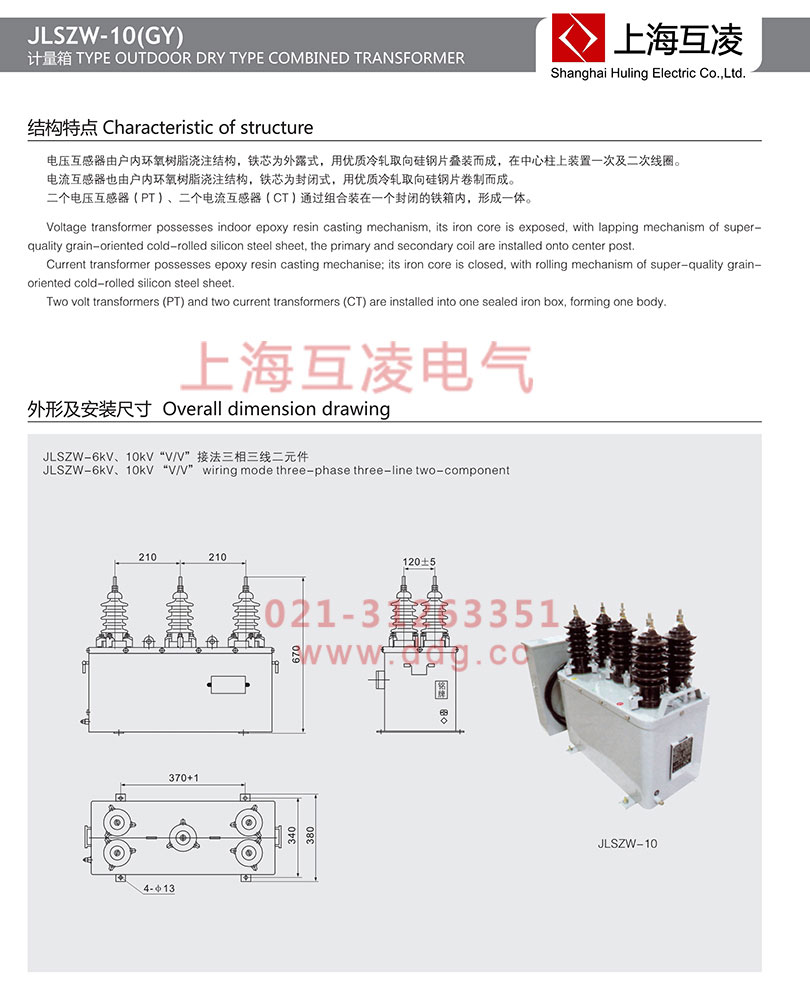

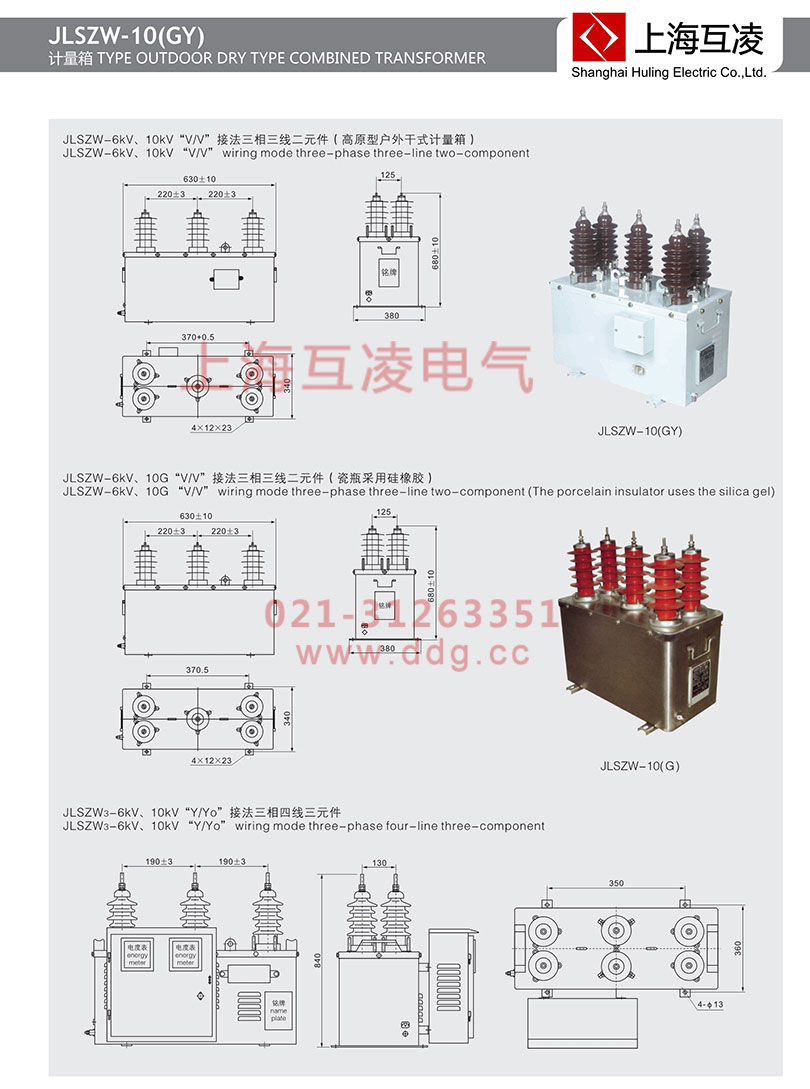

JLSZW-10高壓計量箱接線實物圖

JLSZW-10高壓計量箱作用

JLSZW-10干式計量箱高壓電力計量箱，不配電度表稱組合互感器，交流油浸、干式戶外式（也適用戶內），是直接測量高壓線路中有功和無功電能的計量設備。適用于額定頻率50、60赫茲的三相交流：35KV、10KV、6KV、3KV系統網絡上。具有精度高、重量輕、寬負荷、安裝方便和防竊電等優點，且干式環氧樹脂澆注型的計量箱具有無油化特點。深受廣大供電部門歡迎。 三相三線計量箱由二只單相電壓和電流互感器組成，三相四線計量箱由三只單相電壓和電流互感器組成。一二次出線均用瓷套管裝在面板上，外側表面配裝電度表供計量使用。 供電壓、電流和電能測量及繼電保護用，適用于城網、農網戶外變電站，也可用于工業企業各種變壓器配電所等。組合互感器配上有功、無功電度表稱為高壓電力計量箱。
