JSZW3-6B電壓互感器型號

電壓互感器型號由以下幾部分組成，各部分字母，符號表示內容：

第一個字母：J——電壓互感器；

第二個字母：D——單相；S——三相；

第三個字母：J——油浸；Z——澆注；

第四個字母：數字——電壓等級（KV）。

型號含義：JSZW3-6B表示三相環氧樹脂澆注式電壓互感器，額定電壓6kV。

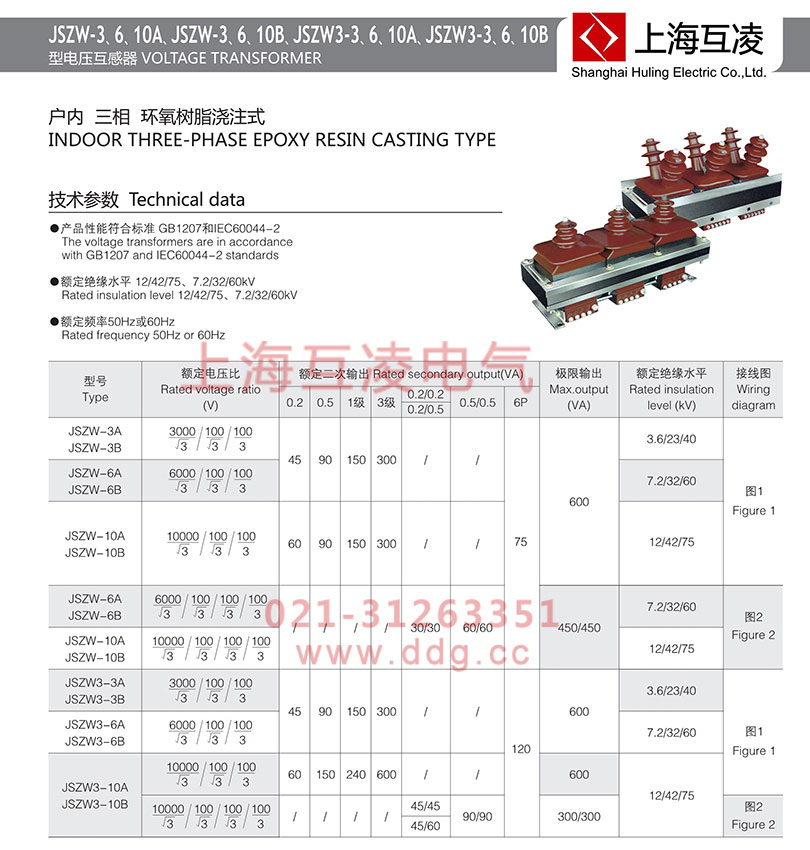

JSZW3-6B電壓互感器技術參數

1、產品性能符合標準GB1207和IEC60044-2

2、額定絕緣水平：12/42/75、7.2/32/60kV

3、額定頻率50Hz或60Hz

JSZW3-6B電壓互感器變比

JSZW3-6B電壓互感器選型

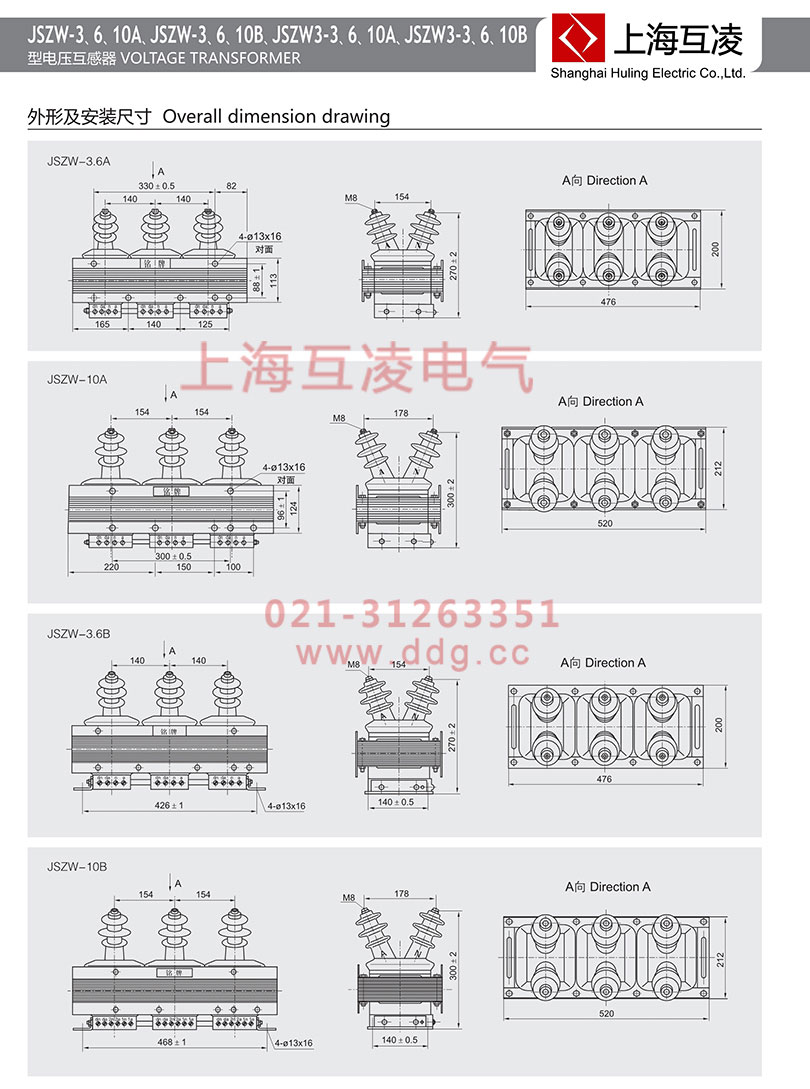

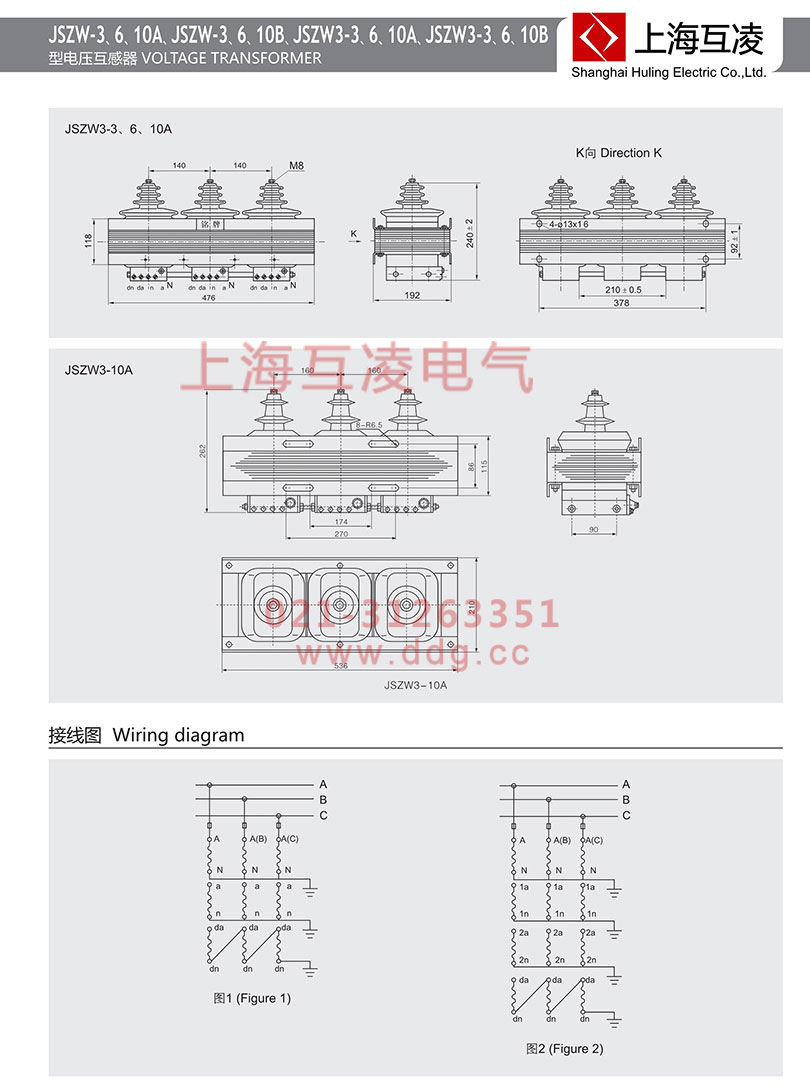

JSZW3-6B電壓互感器結構

該系列產品為戶內環氧樹脂全真空澆注結構。其表面爬電比距大于25mm/kV.導磁材料采用高導 磁硅鋼片，經退火處理。 JSZW3-10型電壓互感器在系統使用時，每組需三個澆注體，套在三相五柱鐵芯上。計量繞組、 保護繞組分開。有效地保證了計量的準確性和保護的可靠功能。 JSZW3-10F型電壓互感器在系統使用時，每組需三個澆注體，套在三相五柱鐵芯上。計量繞組、 監控繞組、保護繞組分開。有效地保證了計星的準確性和保護的可靠功能。

JSZW3-6B電壓互感器原理

JSZW3-6B電壓互感器其工作原理與變壓器相同，基本結構也是鐵心和原、副繞組。特點是容量很小且比較恒定，正常運行時接近于空載狀態。電壓互感器是一種并聯連接的儀表變壓器。它們的設計目的是將可忽略的負載提供給正在測量的供應，并具有精確的電壓比和相位關系，以實現精確的二次連接計量。

JSZW3-6B電壓互感器作用

電壓互感器的作用是：把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置使用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。電壓互感器二次回路是高阻抗回路，二次電流的大小由回路的阻抗決定。當二次負載阻抗減小時，二次電流增大，使得一次電流自動增大一個分量來滿足一、二次側之間的電磁平衡關系?？梢哉f，電壓互感器是一個被限定結構和使用形式的特殊變壓器。簡單的說就是“檢測元件”。
