JSZY16-10R電壓互感器技術參數

1、產品性能符合標準GB1207和IEC60044-2

2、額定絕緣水平：12/42/75、7.2/32/60kV

3、額定頻率50Hz或60Hz

JSZY16-10R電壓互感器符號

電壓互感器型號由以下幾部分組成，各部分字母，符號表示內容：

第一個字母：J——電壓互感器；

第二個字母：D——單相；S——三相；

第三個字母：J——油浸；Z——澆注；

第四個字母：數字——電壓等級（KV）。

例如：JSZY16-10R表示三相環(huán)氧樹脂澆注式電壓互感器，額定電壓10KV。

JSZY16-10R電壓互感器變比

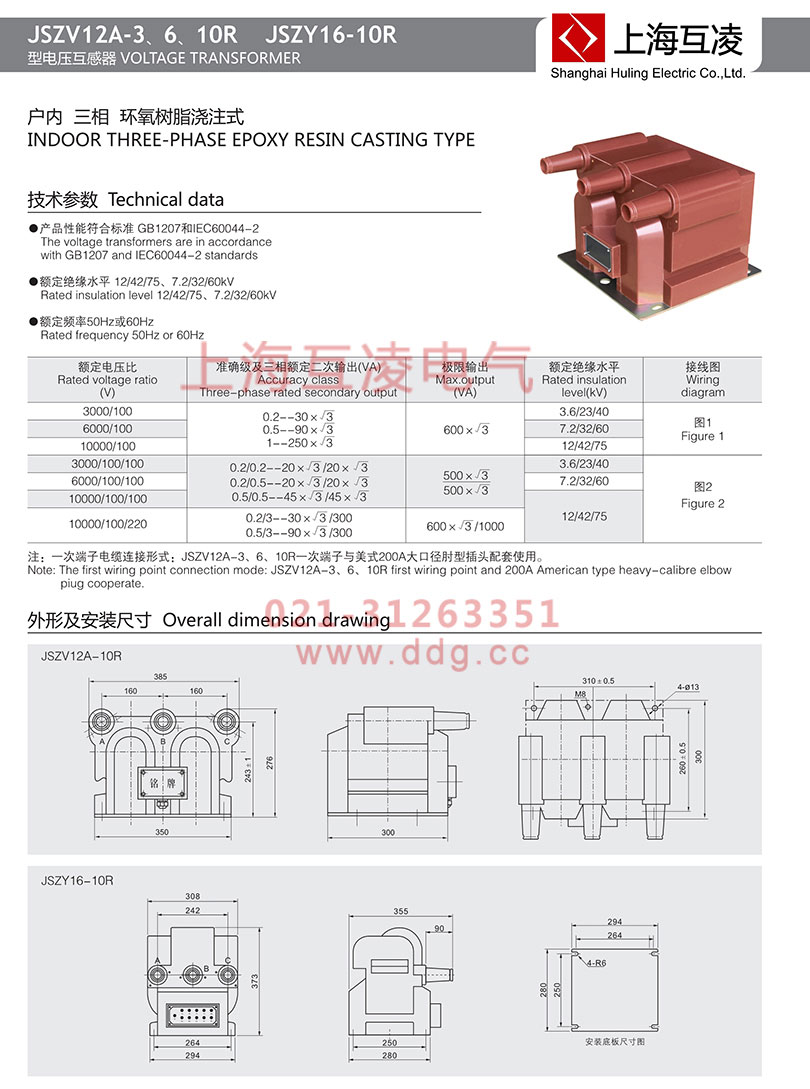

JSZY16-10R電壓互感器接線圖

JSZY16-10R電壓互感器工作原理

電壓互感器和變壓器類似，是用來變換線路上的電壓的儀器。但是變壓器變換電壓的目的是為了輸送電能，因此容量很大，一般都是以千伏安或兆伏安為計算單位；而電壓互感器變換電壓的目的，主要是用來給測量儀表和繼電保護裝置供電，用來測量線路的電壓、功率和電能，或者用來在線路發(fā)生故障時保護線路中的貴重設備、電機和變壓器，因此電壓互感器的容量很小，一般都只有幾伏安、幾十伏安，最大也不超過一千伏安。

JSZY16-10R電壓互感器作用

電壓互感器的作用是把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置取用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。
