LFZB8-10A電流互感器技術參數

1、產品性能符合標準GB1208和IEC60044-1

2、額定絕緣水平：12/42/75kV

3、額定二次電流：5A或1A

4、額定頻率：50Hz或60Hz

5、環境溫度：-5度~+40度

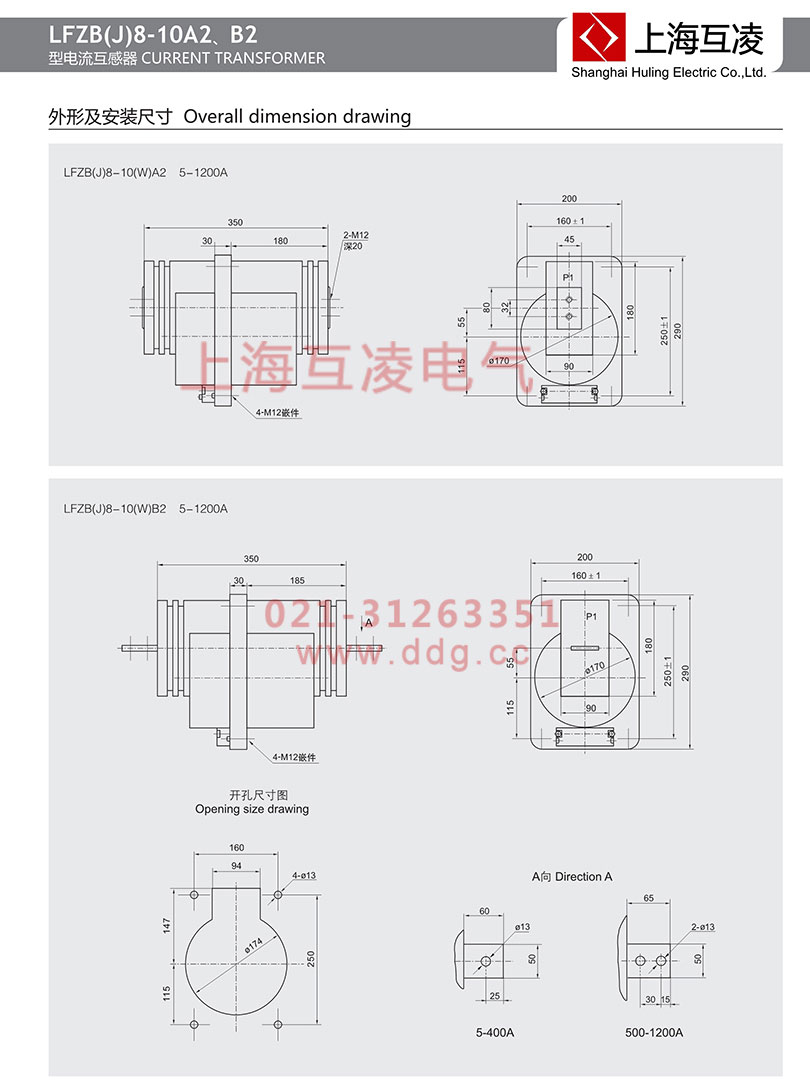

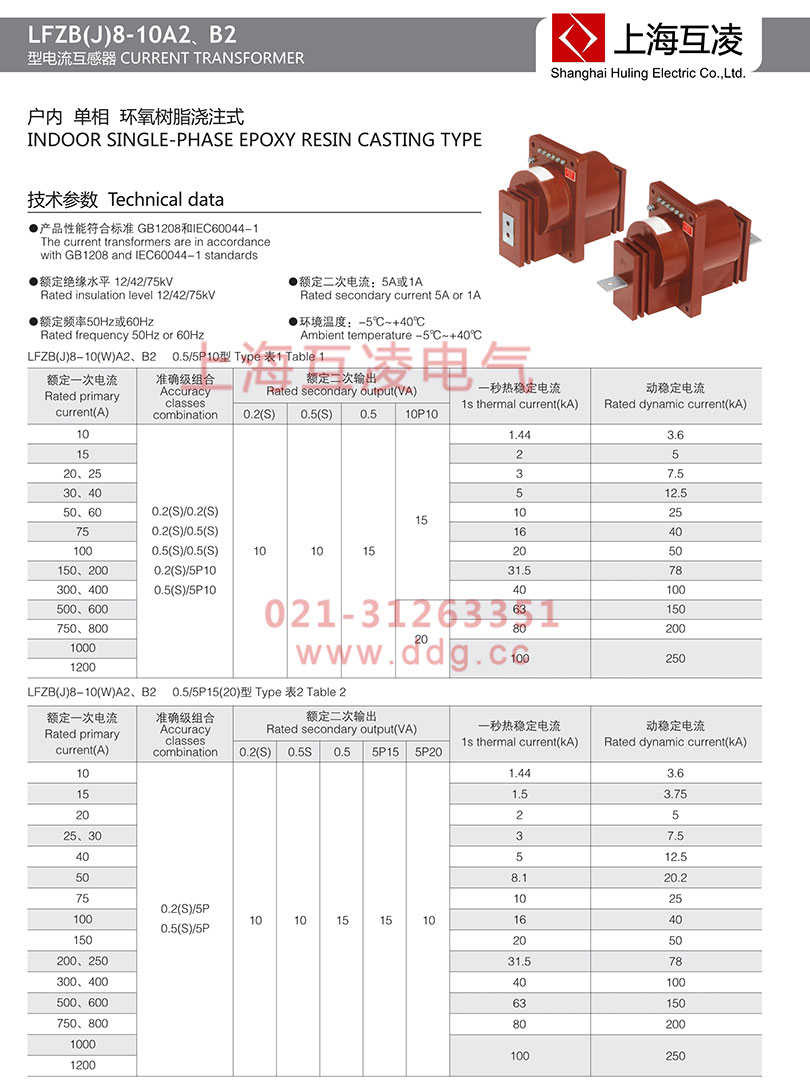

LFZB8-10A電流互感器變比表1

LFZB8-10A電流互感器變比表2

LFZB8-10A電流互感器選型

LFZB8-10A電流互感器作用

電流互感器廣泛用于測量電流和監測電網的運行。隨著電壓線的推出，收益級電流互感器可以驅動電力公司幾乎每座建筑物的電能表，并提供三相服務和單相服務，電流超過200A。高壓電流互感器安裝在陶瓷或聚合物絕緣體上，以將其與地面隔離。一些CT配置在高壓變壓器或斷路器的套管周圍滑動，其將導體自動居中在CT窗口內。電流互感器可以安裝在電源變壓器的低壓或高壓引線上。有時可以移除母線的一部分來替換電流互感器。

LFZB8-10A電流互感器型號含義

第一字母：L—電流互感器

第二字母：A—穿墻式；Z—支柱式；M—母線式；D—單匝貫穿式；V—結構倒置式；J—零序

接地檢測用；W—抗污穢；R—繞組裸露式

第三字母：Z—環氧樹脂澆注式；C—瓷絕緣；Q—?dú)怏w絕緣介質；W—與微機保護專用

第四字母：B—帶保護級；C—差動保護；D—D級；Q—加強型；J—加強型ZG

第五數字：電壓等級 產品序號

例如：LFZB8-10A表示環氧樹脂澆注式帶保護級電流互感器，額定電壓10kV。

LFZB8-10A電流互感器原理

本型電流互感器為全封閉穿墻式結構，該產品體積小，安裝方便，是取代LA-10、LAJ-10、LFZ-10的新一代產品。電流互感器通常由硅鋼環形磁芯組成，該磁芯纏繞多圈銅線。載有初級電流的導體穿過環。因此，電流互感器的主要部分由一個“轉彎”組成。主繞組可能是電流互感器的一個永久性部件，也就是一個用來傳輸電流通過鐵芯的銅棒。窗式電流互感器也很常見，它可以使電路電纜穿過鐵芯開口的中間以提供單匝初級繞組。為了提高準確度，主導體應該位于光圈的中心。電流互感器用于高壓變電站和電網的保護，測量和控制。電流互感器可以安裝在開關設備內或設備套管內，但常常使用獨立式戶外電流互感器。在開關站內，帶電電流互感器的外殼大部分在線電壓下通電，并且必須安裝在絕緣子上。在發電、變電、輸電、配電和用電的線路中電流大小懸殊，從幾安到幾萬安都有。為便于測量、保護和控制需要轉換為比較統一的電流，另外線路上的電壓一般都比較高如直接測量是非常危險的。電流互感器就起到電流變換和電氣隔離作用。

LFZB8-10A電流互感器變比

應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。
